Les modules TSX CAY mettent en œuvre la gestion de base des signaux nécessaires au bon fonctionnement des variateurs de vitesse. Il n'existe qu'un seul connecteur, si l'on ne prend pas en compte le nombre de voies du module TSX CAY.

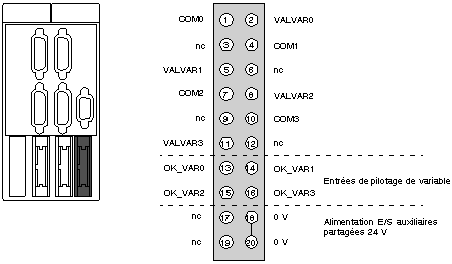

Illustration :
COMx – VALVARx : contact libre de potentiel pour valider le variateur de vitesse
OK_VARx : vérification des entrées du variateur de vitesse
alimentation du capteur en 24 V – 0 V
NOTE : Chaque voie utilise un contact à fermeture libre de potentiel.

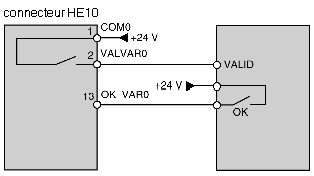

Principe de connexion des E/S du variateur de vitesse associées à la voie 0
Illustration :
Pour connecter ce connecteur HE1, utilisez les accessoires de câblage ABE-7H16R20 TELEFAST TOR et le câble TSX CDP 303 ou le câble TSX CDP 503.
