Les modules TSX CAY incluent des entrées/sorties de base qui assurent un fonctionnement total de la commande de mouvement ainsi que l'alimentation du codeur.

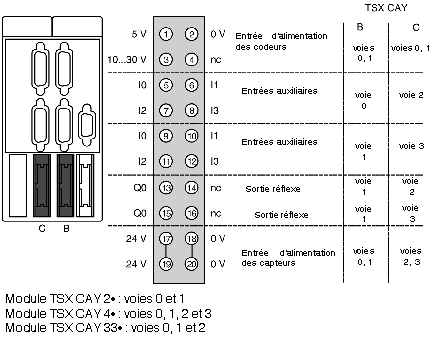

Le connecteur est de type HE10 à haute densité :
Les entrées/sorties auxiliaires correspondent aux fonctions suivantes :
-
I0 = entrée de prise d'origine de la came
-
I1 =entrée d'arrêt d'urgence (arrêt s'il n'y a pas de courant dans l'entrée)
-
I2 = entrée de réglage
-
I3 = entrée de réglage
-
Q0 = sortie réflexe (sortie statique)
-
0 V = entrées auxiliaires partagées et sorties réflexes

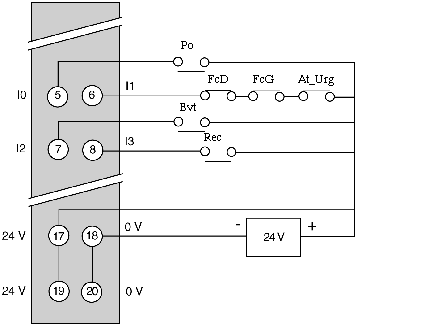

Principe de connexion des E/S associées à la voix 0
Illustration :
