Connexion à un codeur absolu SSI
(Traduction du document original anglais)
A propos de nous

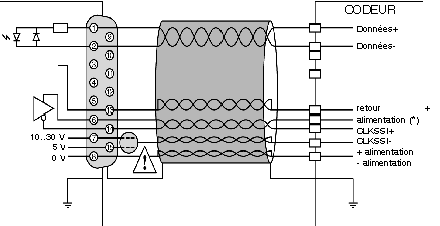

Schéma de connexion
Illustration :
AVERTISSEMENT
Raccordement de l'alimentation du codeur
Reliez l'alimentation du codeur au connecteur SUB-D de 15 ou 7 broches, selon la tension d'alimentation du codeur.
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.
(*) + retour alimentation : sortie de codeur, qui renvoie la tension d'alimentation au module, permettant ainsi au module de contrôler la présence du codeur.
