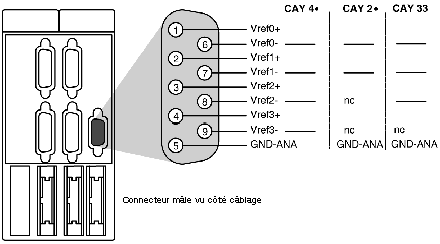

Ce schéma illustre les principes relatifs au repérage des signaux :
Connexion aux vitesses de référence
Quatre types de connexions sont disponibles :
-
câblage avec un connecteur TSX CAP S9 et un cache
-
utilisation d'une laize TSX CDP 611
-
câblage avec une sortie sur des borniers avec TELEFAST ABE-7CPA01
-
câblage avec une sortie sur TAP MAS (boîtier éclateur)
