Cette section fournit des schémas qui peuvent vous aider lors du câblage des types d'appareils suivants :
-
capteur à 2 fils avec un actionneur à 2 fils,
-
capteur à 4 fils avec un actionneur à 3 fils,
-
câblage d'une embase 70 ADM 690 51 comme une embase 170 ADM 690 50.

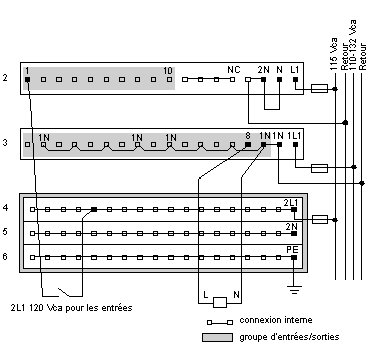

Capteur à 2 fils avec un actionneur à 2 fils
Le schéma ci-dessous présente le câblage d'un capteur à 2 fils et d'un actionneur à 2 fils.

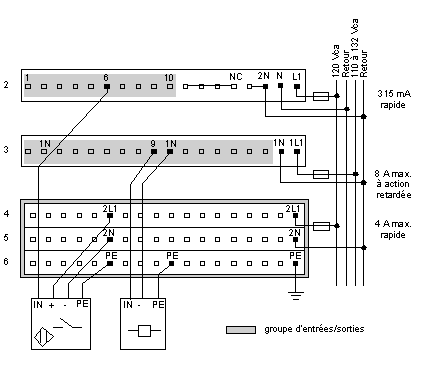

Capteur à 4 fils avec un actionneur à 3 fils
Le schéma ci-dessous présente le câblage d'un capteur à 4 fils et d'un actionneur à 3 fils. Lorsque vous utilisez un courant triphasé pour alimenter L1, 1L1 et 2L1 doivent provenir de la même phase.

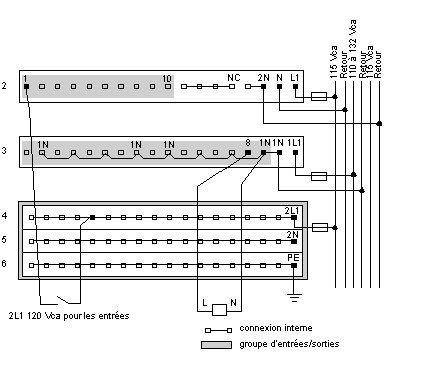

Câblage d'une embase 70 ADM 690 51 comme une embase 170 ADM 690 50
Le schéma suivant montre les circuits d'entrée de l'unité.

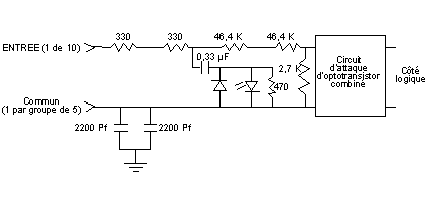

Schéma d'entrée simplifié
Le schéma suivant montre les circuits d'entrée de l'unité.

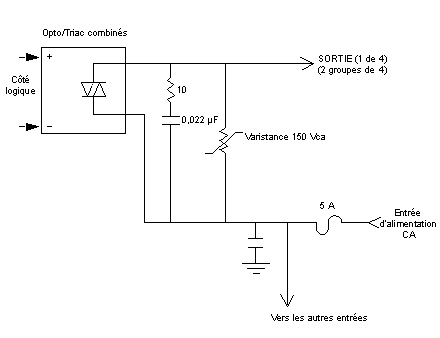

Schéma de sortie simplifié
Le schéma suivant montre les circuits de sortie de l'unité.
