L'embase TSX Momentum 170 ARM 370 30 prend en charge 10 entrées TOR et 8 sorties à relais. Cette section contient des informations sur l'affectation des données d'E/S aux mots d'entrée et aux mots de sortie.
La base doit être affectée sous un mot d'entrée et un mot de sortie ou 10 points d'entrée TOR et 8 points de sortie TOR.
Pour pouvoir câbler les entrées/sorties et affecter les données d'entrée/sortie correctement, vous devez connaître le type de l'adaptateur Momentum monté sur la base.
Les adaptateurs doivent être compatibles CEI ou conformes au schéma à contacts 984.
|
|
Compatible CEI
|
Compatible schéma à contacts 984
|
|
Processeurs Momentum
|
Tous
|
Aucun
|
|
Communicateurs Momentum
|
Tous, sauf
170 NEF 110 21
170 NEF 160 21
170 FNT110 00
170 FNT 110 01
|
170 NEF 110 21
170 NEF 160 21
170 FNT 110 00
170 FNT 110 01
|

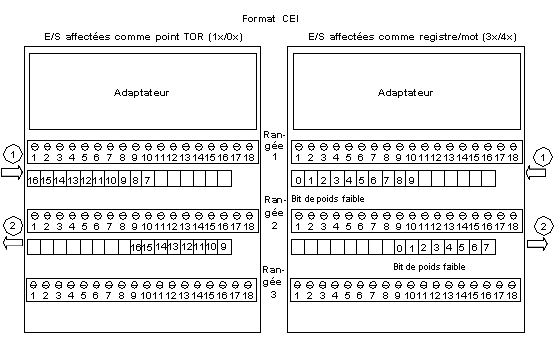

La figure ci-dessous présente l'affectation des données avec un adaptateur compatible CEI. Lorsque les E/S sont affectées comme un point d'entrée TOR (1x), le MSB est affecté à la broche 1. Lorsqu'elles sont affectées comme une sortie TOR (0x), le MSB est affecté à la broche 9. Lorsque les E/S sont affectées comme un mot/registre d'entrée (3x), le LSB est affecté à la broche 1.Lorsqu'elles sont affectées comme un mot/registre de sortie, le LSB est affecté à la broche 9.

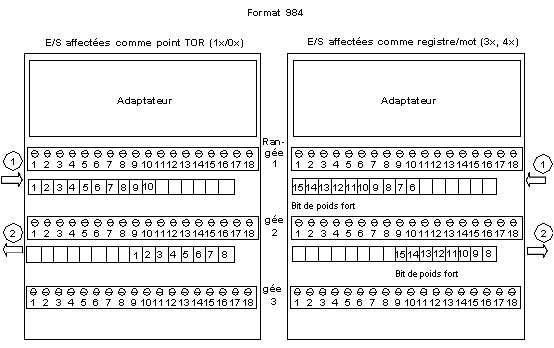

La figure ci-dessous présente l'affectation des données avec un adaptateur compatible schéma à contacts. Lorsque les E/S sont affectées comme des points d'entrée TOR (0x), le LSB est affecté à la broche 1. Lorsqu'elles sont affectées comme des points de sortie TOR, le LSB est affecté à la broche 9. Lorsque les E/S sont affectées comme un mot/registre d'entrée (3x), le MSB est affecté à la broche 1. Lorsqu'elles sont affectées comme un mot/registre de sortie (4x), le MSB est affecté à la broche 9.
