Composants de la face avant

Description

Cette section comprend une illustration de la face avant de l’embase d'E/S 170 ARM 370 30 et une description des voyants.

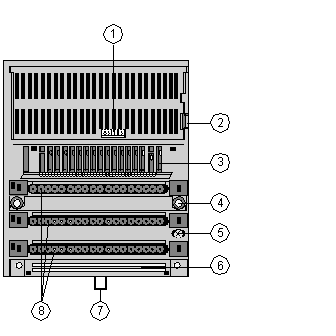

Illustration de la face avant

La face avant de l'embase est illustrée ci-dessous.

Composants du module d'E/S

Etiquette	Description
1	Connecteur (ATI) d'interface interne
2	Verrouillage et contact de terre pour l'adaptateur
3	Affichage d'état du voyant
4	Orifices de montage pour installation sur le panneau
5	Vis de mise à la terre
6	Emplacement de montage de la barre de commutation
7	Patte de verrouillage du rail DIN
8	Sockets pour les connecteurs de bornes

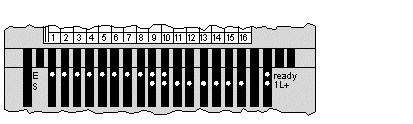

Illustration du voyant

Les voyants sont illustrés ci-dessous.

Description des voyants

Les voyants sont décrits dans le tableau ci-après.

Indicateur	Condition	Message
Prêt	Vert	Le module est prêt à communiquer. La logique interne possède la tension de fonctionnement nécessaire (5 V).
Prêt	Off	Le module n'est pas prêt.
1L+	Vert	Tension d'entrée des entrées 1 à 10 présente.
1L+	Off	Tension d'entrée des entrées 1 à 10 absente.
IN rangée supérieure 1...10	Vert	Etat d'entrée (un voyant par entrée). Le point d'entrée est actif, c'est-à-dire qu'un signal 1 (qui correspond à ON) est transmis en entrée.
IN rangée supérieure 1...10	Off	Etat d'entrée (un voyant par entrée). Le point d'entrée est inactif, c'est-à-dire qu'un signal 0 (qui correspond à OFF) est transmis en entrée.
OUT rangée intermédiaire 9 ...16	Vert	Etat de sortie (un voyant par sortie). Le point de sortie est actif, c'est-à-dire qu'un signal 1 (qui correspond à ON) est transmis en sortie.
OUT rangée intermédiaire 9 ...16	Off	Etat de sortie (un voyant par sortie). Le point de sortie est inactif, c'est-à-dire qu'un signal 0 (qui correspond à OFF) est transmis en sortie.
