Cette section comporte des schémas qui peuvent vous aider lors du câblage des types d'appareils suivants :
-
configuration à 2 fils,
-
configuration à 3 fils.
Le schéma ci-dessous présente un exemple de câblage d'appareils à 2 fils :

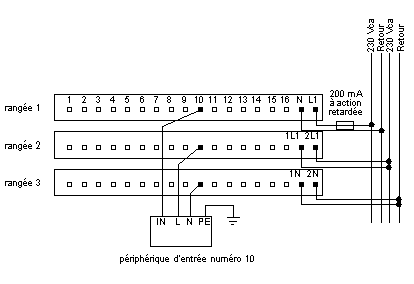

Le schéma ci-dessous présente un exemple de câblage d'appareils à 3 fils :

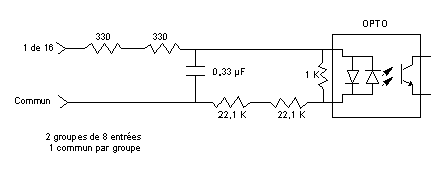

Le schéma suivant montre les circuits d'entrée de l'unité.
