Cette section contient des illustrations expliquant la relation numérique/analogique pour plusieurs plages de mesure d'entrée et de sortie.

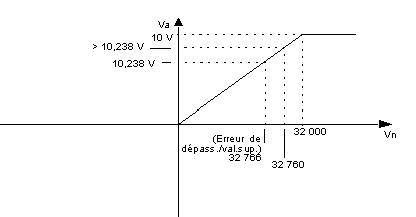

Le schéma suivant représente la relation analogique/numérique pour la plage de mesure d'entrée 0‐10 V. La valeur de la tension est calculée selon la formule suivante en utilisant la mesure numérique : Vn = 3 200 x Va (pour la plage linéaire) :

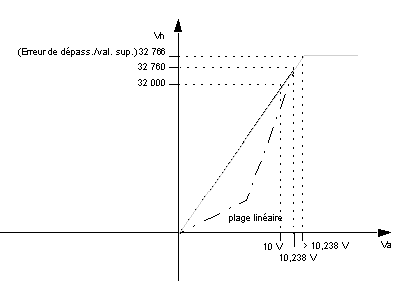

Le schéma suivant représente la relation analogique/numérique pour la plage de mesure de sortie comprise 0‐10 V. La valeur de la tension est calculée selon la formule suivante en utilisant la mesure numérique : Vn = 3 200 x Va (pour la plage linéaire) :
