Cette section contient des illustrations expliquant la relation numérique/analogique pour les plages de courant et de tension.

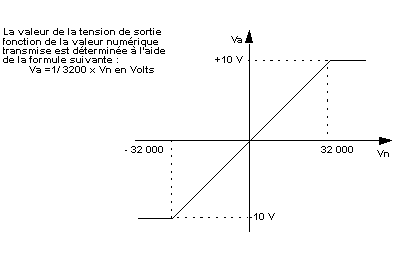

L'illustration suivante représente la relation analogique/numérique à +/- 10 V :

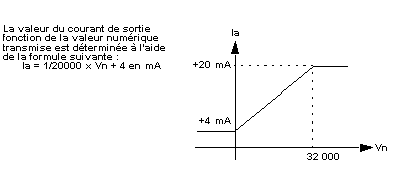

L'illustration suivante représente la relation analogique/numérique pour un courant compris entre 4 et 20 mA :
