Vue d’ensemble
L'embase TSX Momentum 170 ADO 730 50 prend en charge 8 sorties TOR. Cette section contient des informations sur l'affectation des données d'E/S aux mots de sortie.
Affectation des E/S
L'embase peut être affectée sous un mot de sortie ou 8 points de sortie TOR.
CEI ou schéma à contacts
Pour pouvoir câbler les sorties et affecter les données de sortie correctement, vous devez connaître le type de l'adaptateur monté sur la base.
Les adaptateurs doivent être compatibles CEI ou conformes au schéma à contacts 984.
Compatible CEI
Compatible schéma à contacts 984
Processeurs Momentum
Tous
Aucun
Communicateurs Momentum
Tous, sauf
170 NEF 110 21
170 NEF 160 21
170 FNT 110 00
170 FNT 110 01
170 NEF 110 21
170 NEF 160 21
170 FNT 110 00
170 FNT 110 01
Affectation des données

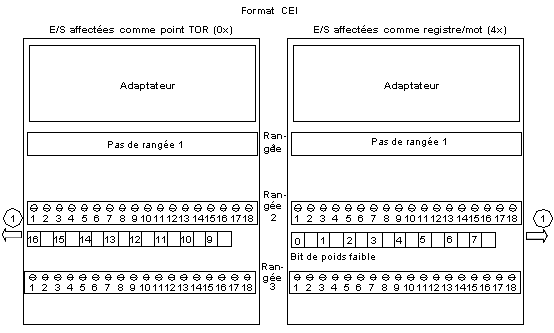

La figure ci-dessous indique la façon d'affecter les données sur l'embase avec un adaptateur compatible CEI. Lorsque les E/S sont affectées comme des points TOR (0x), le MSB est affecté à la broche 1. Lorsque les E/S sont affectées comme un mot ou un registre (4x), le LSB (bit 0) est affecté à la broche 1.
1
sorties

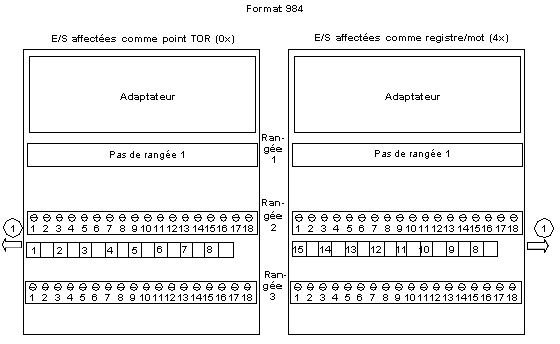

La figure ci-dessous indique la façon d'affecter les données sur l'embase avec un adaptateur compatible schéma à contacts. Lorsque les E/S sont affectées comme des points TOR (0x), le LSB est affecté à la broche 1. Lorsque les E/S sont affectées comme un mot ou un registre (4x), le MSB (bit 15) est affecté à la broche 1.
1
sorties
