L'embase TSX Momentum 170 ADM 390 30 prend en charge 10 entrées TOR et 8 sorties TOR. Cette section contient des informations sur l'affectation des données d'E/S aux mots d'entrée et aux mots de sortie.
L'embase peut être affectée sous un mot d'entrée et un mot de sortie ou 10 points d'entrée TOR et 8 points de sortie TOR.
Pour pouvoir câbler les entrées/sorties et affecter les données d'entrée/sortie correctement, vous devez connaître le type de l'adaptateur Momentum monté sur la base.
Les adaptateurs doivent être compatibles CEI ou conformes au schéma à contacts 984.
|
|
Compatible CEI
|
Compatible schéma à contacts 984
|
|
Processeurs Momentum
|
Tous
|
Aucun
|
|
Communicateurs Momentum
|
Tous, sauf
170 NEF 110 21
170 NEF 160 21
170 FNT 110 00
170 FNT 110 01
|
170 NEF 110 21
170 NEF 160 21
170 FNT 110 00
170 FNT 110 01
|

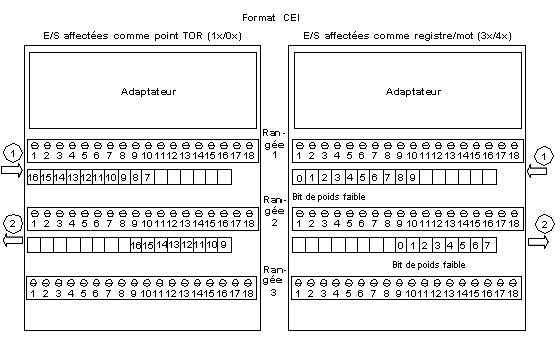

La figure ci-dessous indique la façon d'affecter les données sur l'embase avec un adaptateur compatible CEI. Lorsque les E/S sont affectées comme des points TOR (1x/0x), le MSB est affecté à la broche 1 et le LSB est affecté à la broche 16. Lorsque les E/S sont affectées comme un mot ou un registre (3x/4x), le MSB (bit 15) est affecté à la broche 16 et le LSB (bit 0) est affecté à la broche 1.

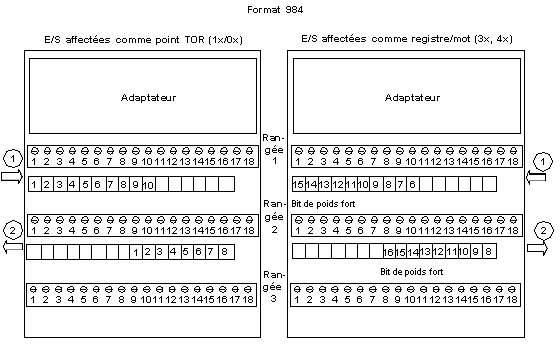

La figure ci-dessous indique la façon d'affecter les données sur l'embase avec un adaptateur compatible schéma à contacts. Lorsque les E/S sont affectées comme des points TOR (1x/0x), le MSB est affecté à la broche 16 et le LSB est affecté à la broche 1. Lorsque les E/S sont affectées comme un mot ou un registre (3x/4x), le MSB (bit 15) est affecté à la broche 1 et le LSB (bit 0) est affecté à la broche 16.
