L'embase TSX Momentum 170 ADI 540 50 prend en charge 16 entrées TOR. Cette section contient des informations sur l'affectation des données d'E/S aux mots d'entrée.
L'embase peut être affectée en tant que mot d'entrée ou sous la forme de 16 points d'entrée TOR.
Pour câbler les entrées et affecter les données d'entrée correctement, vous devez connaître le type de l'adaptateur Momentum monté sur la base. Les adaptateurs doivent être compatibles CEI ou conformes au schéma à contacts 984.
|
|
Compatible CEI
|
Compatible schéma à contacts 984
|
|
Processeurs Momentum
|
Tous
|
Aucun
|
|
Communicateurs Momentum
|
Tous, sauf
170 NEF 110 21
170 NEF 160 21
170 FNT 110 00
170 FNT 110 01
|
170 NEF 110 21
170 NEF 160 21
170 FNT 110 00
170 FNT 110 01
|

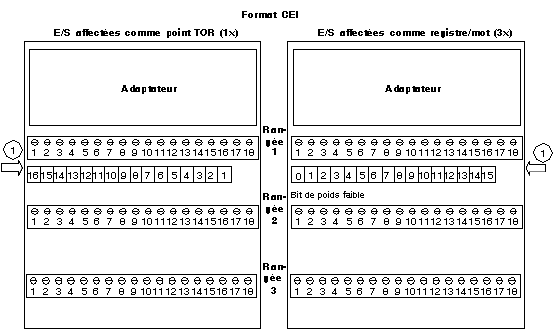

La figure ci-dessous indique la façon d'affecter les données sur l'embase avec un adaptateur compatible CEI. Lorsque les E/S sont affectées en tant que points TOR (1x), le MSB est affecté à la broche 1 et le LSB est affecté à la broche 16. Lorsque les E/S sont affectées en tant que mot ou registre (3x), le MSB (bit 15) est affecté à la broche 16 et le LSB (bit 0) est affecté à la broche 1.

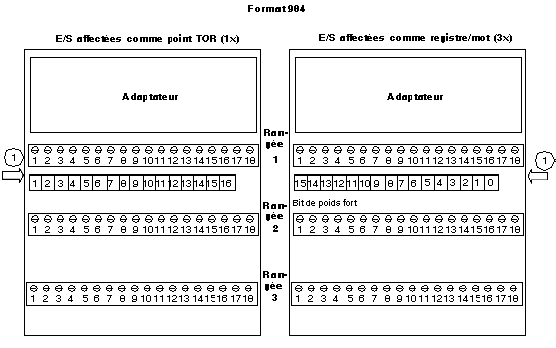

La figure ci-dessous indique la façon d'affecter les données sur l'embase avec un adaptateur conforme au schéma à contacts 984. Lorsque les E/S sont affectées en tant que points TOR (1x), le MSB est affecté à la broche 16 et le LSB est affecté à la broche 1. Lorsque les E/S sont affectées en tant que mot ou registre (3x), le MSB (bit 15) est affecté à la broche 1 et le LSB (bit 0) est affecté à la broche 16.
