Cette section comporte une illustration qui peut vous aider lors du câblage des types d'appareils suivants :
-
Configuration à 4 fils.
-
Configuration à 3 fils.
-
Configuration à 2 fils.

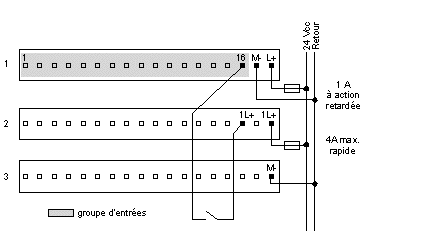

Le schéma ci-dessous présente un exemple de câblage d'appareils à 2 fils.

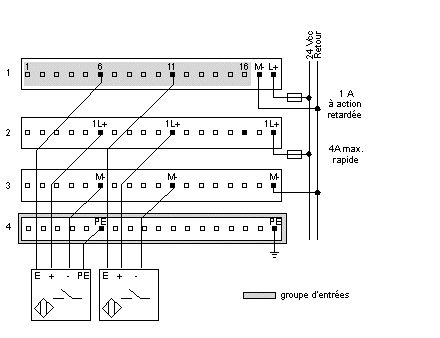

Le schéma ci-dessous présente un exemple de câblage d'appareils à 3 et 4 fils.
Une barre de commutation à une rangée est utilisée pour fournir une terre de protection (PE) au capteur à 4 fils. Aucune barre de commutation n'est requise si des capteurs à 2 et/ou 3 fils uniquement sont utilisés.

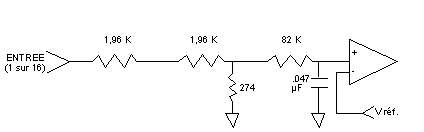

Le schéma suivant montre le circuit d'entrée de l'unité.
