Cette section comporte une illustration qui peut vous aider lors du câblage des types d'appareils suivants :
-
Configuration de RTD à 4 fils.
-
Configuration de RTD à 3 fils.
-
Configuration de RTD à 2 fils.
-
Entrée du thermocouple

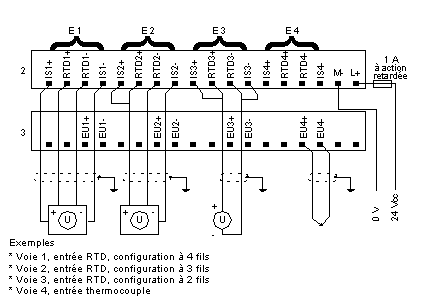

Des exemples de câblage sont présentés dans le schéma ci-dessous :
