Vue d'ensemble
Les entrées sont câblées à la rangée 2 de la base. Les sorties sont câblées à la rangée 3. Cette section contient les règles particulières et les précautions de câblage.
Connecteur de borne
Pour connecter des équipements à l'embase, un connecteur de borne est nécessaire. Schneider Electric vend des connecteurs de borne par lots de trois.
Type
Référence
A vis
170 XTS 001 00
A attaches à ressort
170 XTS 002 00
Une barre de commutation peut être nécessaire.
En fonction du type d'équipement que vous utilisez, vous pouvez avoir besoin d'une barre de commutation à 1 rangée. Les barres de commutation ci‐dessous sont commercialisées par Schneider Electric.
Type
Référence
A vis
170 XTS 006 01
A attaches à ressort
170 XTS 007 01
Affectation des borniers
ATTENTION
LES CRETES DE TENSION PEUVENT PROVOQUER DES DOMMAGES OU DETRUIRE LE MODULE
Si un commutateur externe est branché pour contrôler une charge inductive en parallèle avec la sortie du module, alors une varistance externe (Harris V390ZA05 ou équivalente) doit être connectée parallèlement au commutateur.
Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels.
Le tableau suivant présente l'affectation des borniers et des barres de commutation optionnelles.
Rangée
Borne
Connexion
2
1
RxHi
Modbus maître RS485
2
RxLo
Modbus maître RS485
3
TxHi
Modbus maître RS485
4
TxLo
Modbus maître RS485
5
PE
Terre de protection
6
-
Non utilisé
7 à 12
I1 à I6
Entrées 1 à 6
13 à 16
2N
Tension des appareils utilisateur d'entrée, neutre
17
N
Tension de fonctionnement du module, neutre
18
L1
Tension de fonctionnement du module, ligne
3
1 à 4
PE
Terre de protection
5
-
Non utilisé
6, 8, 10
O1 à O3
Sorties 1 à 3
7, 9, 11 à 16
1N
Tension des appareils utilisateur de sortie, neutre
17
1N
Tension des appareils utilisateur de sortie, neutre
18
1L1
Tension des appareils utilisateur, ligne
4
18
PE
Terre de protection
NOTE : Les rangées 4, 5 et 6 peuvent être ajoutées en montant un borniers individuel sur l'embase au niveau de l'emplacement de la barre de commutation de mise à la terre.

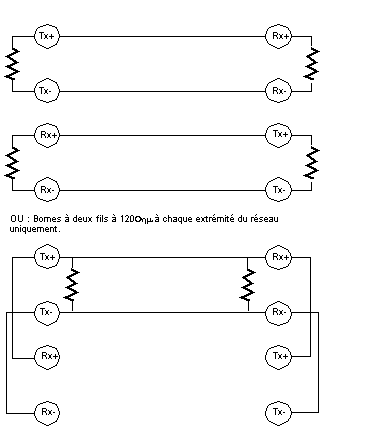

Raccordement du module RS‐485
L'illustration ci‐dessous indique comment raccorder le connecteur du module RS‐485 de manière adéquate. Bornes à câble Y à 120 Ohm à chaque extrémité du réseau uniquement.
