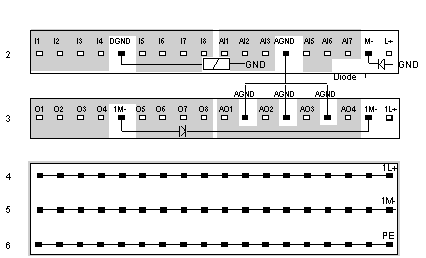

Cette section comprend une illustration indiquant les connexions internes entre les bornes de l'embase et une barre de commutation optionnelle.
Les rangées 2 et 3 indiquent les connexions internes entre les bornes de l'embase. Les rangées 4 et 6 indiquent les connexions internes de la barre de commutation optionnelle.
NOTE : AGND et DGND sont séparés de manière interne dans le module. Les entrées numériques externes doivent être renvoyées à la borne DGND. Les circuits analogiques externes doivent être renvoyés aux bornes AGND.
