Cette section comprend une illustration indiquant les connexions internes entre les bornes de l'embase.
Illustration

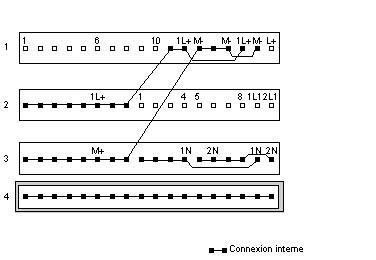

Les rangées 1 à 3 indiquent les connexions internes entre les bornes de l'embase. La rangée 4 indique les connexions internes à la barre de commutation optionnelle.
