Vue d'ensemble
Cette section contient une illustration de la face avant de l'embase 170 ANR 120 90 ainsi qu'une description des voyants.
Illustration de la face avant

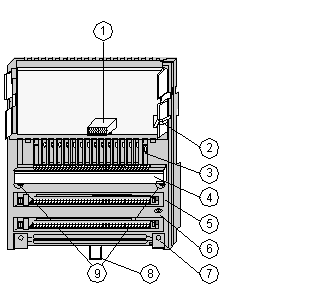

La face avant de l'embase est illustrée ci‐dessous.
Composants du module d'E/S
Numéro de légende
Description
1
Connecteur (ATI) d'interface interne
2
Verrouillage et contact de terre pour l'adaptateur
3
Etat des voyants
4
Capot de protection
5
Sockets des connecteurs de borne
6
Vis de terre
7
Fente de montage de la barre de commutation
8
Patte de verrouillage pour montage sur rail DIN
9
Trous de montage pour installation sur panneau
Illustration des voyants

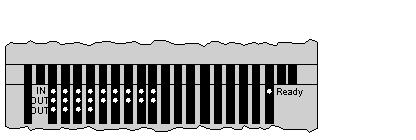

Les voyants sont illustrés ci‐dessous.
Description des voyants
Les voyants sont décrits dans le tableau ci‐après.
Voyant
Couleur
Etat
Signification
Ready
Vert
ON
L'embase communique avec le DIN du processeur/communicateur. Le processeur doit être à l'état RUN.
O1, O2, O3, O4, O5, O6, O7, O8
Vert
ON
Indique que le point de sortie TOR correspondant est à l'état activé.
I1, I2, I3, I4, I5, I6, I7, I8
Vert
ON
Indique que le point d'entrée TOR correspondant est à l'état activé.
AO1, AO2, AO3, AO4
Vert
ON
Indique que la voie de sortie analogique correspondante est active.
