Vue d'ensemble
Cette section comprend une illustration de la face avant de l’embase d’E/S 170 AMM 090 00 et une description des voyants.

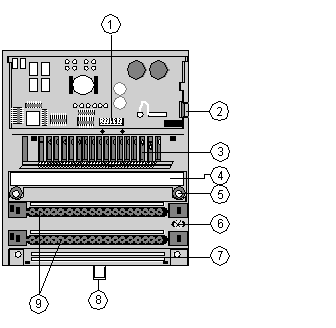

Illustration de la face avant
La face avant de l'embase est illustrée ci‐dessous.
Composants du module d'E/S
Numéro de légende
Description
1
Connecteur (ATI) d'interface interne
2
Contact à la terre pour l’adaptateur
3
Affichage d’état du voyant
4
Cache de protection
5
Orifices de montage pour installation sur panneau
6
Vis de mise à la terre
7
Emplacement de montage de la barre de commutation
8
Patte de verrouillage pour montage sur rail DIN
9
Prises des connecteurs de borne

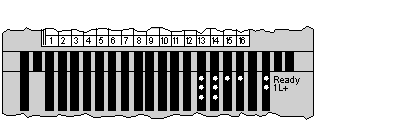

Illustration des voyants
Les voyants sont illustrés ci-dessous.
Description des voyants
Les voyants sont décrits dans le tableau ci‐après.
Voyant
Condition
Message
Ready
Vert
Le module est prêt à communiquer sur le réseau. La tension de fonctionnement pour la logique interne est disponible et le test automatique a été concluant.
Off
Le module n'est pas prêt.
1L+
Vert
Tension d'alimentation appliquée pour les sorties 1 et 2.
Off
Tension d'alimentation non appliquée pour les sorties 1 et 2.
Rangée supérieure
13 ... 16
Vert
Etat de l'entrée TOR (un voyant par entrée).
Point d'entrée actif, l'entrée rapporte le signal "1" ("ON" logiquement).
Off
Etat de l'entrée TOR (un voyant par entrée).
Point d'entrée inactif, l'entrée rapporte le signal "0" ("OFF" logiquement).
Rangée du milieu
13 , 14
Vert
Etat de la sortie TOR (un voyant par sortie).
Point de sortie actif, la sortie rapporte le signal "1" ("ON" logiquement).
Off
Etat de la sortie TOR (un voyant par sortie).
Point de sortie inactif, la sortie rapporte le signal "0" ("OFF" logiquement).
Rangée inférieure
13 , 14
Rouge
Surcharge de la sortie TOR (un voyant par sortie).
Un court-circuit ou une surcharge s'est produit(e) au niveau de la sortie.
Eteint
Sorties TOR 1 à 2 fonctionnent normalement.
