Composants de la face avant
|
|
|
Traduction de la notice originale
|
|

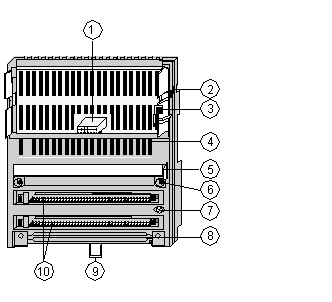

Composants de la face avant
|
|
|
Traduction de la notice originale
|
|
Numéro de légende
|
Description
|
|---|---|
|
1
|
Connecteur (ATI) d'interface interne
|
|
2
|
Patte de verrouillage pour l'adaptateur
|
|
3
|
Contact à la terre pour l'adaptateur
|
|
4
|
Etat des voyants
|
|
5
|
Fusibles (sous le cache)
|
|
6
|
Trous de montage pour installation sur panneau
|
|
7
|
Vis de mise à la terre
|
|
8
|
Emplacement de montage de la barre de commutation
|
|
9
|
Patte de verrouillage pour le montage sur rail DIN
|
|
10
|
Sockets des connecteurs de borne
|
|

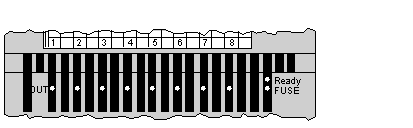

Voyant
|
Condition
|
Message
|
|---|---|---|
|
Ready
|
Vert
|
Le module est prêt à communiquer sur le réseau.
|
|
Eteint
|
Le module n'est pas prêt à communiquer.
|
|
|
FUSE
|
Vert
|
Tension de sortie présente, fusibles 1 et 2 corrects.
|
|
Eteint
|
Tension de sortie absente, ou fusible 1 ou 2 incorrect.
|
|
|
OUT
1 ... 8
|
Vert
|
Etat de sortie (un voyant par sortie).
Le point de sortie est actif, c'est‐à‐dire qu'un signal 1 (qui correspond logiquement à ON) est transmis en sortie.
|
|
Eteint
|
Etat de sortie (un voyant par sortie).
Point de sortie inactif, la sortie rapporte le signal "0" ("OFF" logiquement).
|
