Composants de la face avant
|
|
|
Traduction de la notice originale
|
|

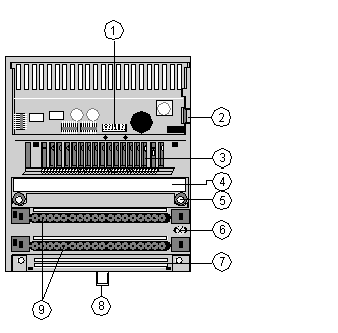

Composants de la face avant
|
|
|
Traduction de la notice originale
|
|
Numéro de légende
|
Description
|
|---|---|
|
1
|
Connecteur (ATI) d'interface interne
|
|
2
|
Verrouillage et contact de terre pour l'adaptateur
|
|
3
|
Etat des voyants
|
|
4
|
Capot de protection
|
|
5
|
Trous de montage pour installation sur panneau
|
|
6
|
Vis de mise à la terre
|
|
7
|
Emplacement de montage de la barre de commutation de mise à la terre
|
|
8
|
Patte de verrouillage pour montage sur rail DIN
|
|
9
|
Sockets des connecteurs de borne
|
|

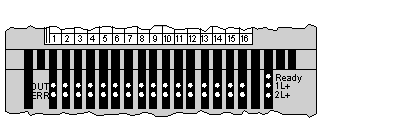

Voyant
|
Condition
|
Message
|
|---|---|---|
|
Ready
|
Vert
|
Le module est prêt à communiquer. La logique interne possède la tension de fonctionnement nécessaire (5 V).
|
|
Off
|
Le module n'est pas prêt.
|
|
|
1L+
|
Vert
|
Tension de sortie 1L+ des sorties 1 à 8 (groupe 1) présente.
|
|
Eteint
|
Tension de sortie des sorties 1 à 8 (groupe 1) absente.
|
|
|
2L+
|
Vert
|
Tension de sortie 2L+ des sorties 9 à 16 (groupe 2) présente.
|
|
Eteint
|
Tension de sortie des sorties 9 à 16 (groupe 2) absente.
|
|
|
OUT rangée intermédiaire
1...16
|
Vert
|
Etat de sortie (un voyant par sortie).
Le point de sortie est actif, c'est‐à‐dire qu'un signal 1 (qui correspond logiquement à ON) est transmis en sortie.
|
|
Off
|
Etat de sortie (un voyant par sortie).
Le point de sortie est inactif, c'est‐à‐dire qu'un signal 0 (qui correspond logiquement à OFF) est transmis en sortie.
|
|
|
ERR rangée inférieure
1...16
|
Rouge
|
Surcharge en sortie (un voyant par sortie).
Un court‐circuit ou une surcharge affecte la sortie correspondante.
|
|
Off
|
Sorties 1 à 16 fonctionnent normalement.
|
