Composants de la face avant
|
|
|
Traduction de la notice originale
|
|

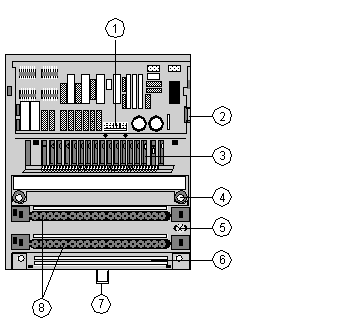

Composants de la face avant
|
|
|
Traduction de la notice originale
|
|
Numéro de légende
|
Description
|
|---|---|
|
1
|
Connecteur (ATI) d'interface interne
|
|
2
|
Verrouillage et contact de terre pour l'adaptateur
|
|
3
|
Affichage d'état du voyant
|
|
4
|
Trous de montage pour installation sur panneau
|
|
5
|
Vis de mise à la terre
|
|
6
|
Emplacement de montage de la barre de commutation
|
|
7
|
Patte de verrouillage du rail DIN
|
|
8
|
Sockets pour les connecteurs de borne
|
|

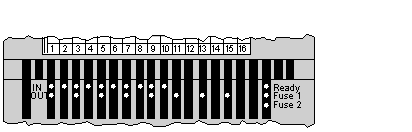

Voyant
|
Condition
|
Message
|
|---|---|---|
|
Ready
|
Vert
|
Le module est prêt à communiquer. La logique interne possède la tension de fonctionnement nécessaire (5 V).
|
|
Eteint
|
Le module n'est pas prêt.
|
|
|
FUSE 1
|
Vert
|
Tension de sortie des sorties 1 à 4 (une tension de sortie commune pour le groupe 1) présente et fusible 1 correct.
|
|
Eteint
|
Tension de sortie des sorties 1 à 4 (une tension de sortie commune pour le groupe 1) absente et/ou fusible 1 défectueux.
|
|
|
FUSE 2
|
Vert
|
Tension de sortie des sorties 5 à 8 (une tension de sortie commune pour le groupe 2) présente et fusible 1 correct.
|
|
Eteint
|
Tension de sortie des sorties 5 à 8 (une tension de sortie commune pour le groupe 2) absente et/ou fusible 1 défectueux.
|
|
|
IN rangée supérieure
1...10
|
Vert
|
Etat d'entrée (un voyant par entrée).
Le point d'entrée est actif, c'est‐à‐dire qu'un signal 1 (qui correspond à ON) est transmis en entrée.
|
|
Off
|
Etat d'entrée (un voyant par entrée).
Le point d'entrée est inactif, c'est‐à‐dire qu'un signal 0 (qui correspond à OFF) est transmis en entrée.
|
|
|
OUT rangée intermédiaire
1,3 ,5 ,7 , 9, 11, 13, 15
|
Vert
|
Etat de sortie (un voyant par sortie).
Le point de sortie est actif, c'est‐à‐dire qu'un signal 1 (qui correspond logiquement à ON) est transmis en sortie.
|
|
Eteint
|
Etat de sortie (un voyant par sortie).
Le point de sortie est inactif, c'est‐à‐dire qu'un signal 0 (qui correspond à OFF) est transmis en sortie.
|
