Composants de la face avant
|
|
|
Traduction de la notice originale
|
|

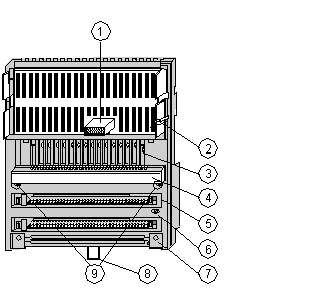

Composants de la face avant
|
|
|
Traduction de la notice originale
|
|
Etiquette
|
Description
|
|---|---|
|
1
|
Connecteur (ATI) d'interface interne
|
|
2
|
Verrouillage et contact de terre pour l'adaptateur
|
|
3
|
Affichage d'état du voyant
|
|
4
|
Capot de protection
|
|
5
|
Sockets pour les connecteurs de bornes
|
|
6
|
Vis de mise à la terre
|
|
7
|
Fente de montage de la barre de commutation
|
|
8
|
Patte de verrouillage du rail DIN
|
|
9
|
Orifices de montage pour installation sur le panneau
|
|

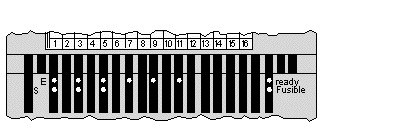

Indicateur
|
Condition
|
Message
|
|---|---|---|
|
Prêt
|
Vert
|
Le module est sous tension.
|
|
Off
|
Le module n'est pas sous tension. Vérifier la source de tension L1.
|
|
|
FUSIBLE
|
Vert
|
Tension de sortie présente, et fusible 1 (sortie du groupe) et alimentation d'unité corrects.
|
|
Off
|
Tension de sortie absente, ou fusible 1 (sortie du groupe) ou alimentation d'unité incorrect.
|
|
|
IN
1 ... 6
|
Vert
|
Etat de l'entrée (un voyant par entrée), point d'entrée actif.
|
|
Off
|
Etat de l'entrée (un voyant par entrée), point d'entrée inactif.
|
|
|
OUT
1 ... 3
|
Vert
|
Etat de sortie (un voyant par sortie), point de sortie actif.
|
|
Off
|
Etat de sortie (un voyant par sortie), point de sortie inactif.
|
