1

Connecteur (ATI) d'interface interne

2

Verrouillage et contact de terre pour l'adaptateur

3

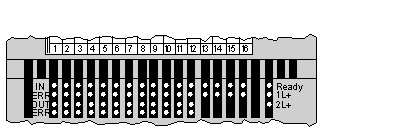

Affichage d'état du voyant

4

Trous de montage pour installation sur panneau

5

Vis de mise à la terre

6

Emplacement de montage de la barre de commutation

7

Patte de verrouillage du rail DIN

8

Sockets pour les connecteurs de borne

Ready

Vert

Le module est prêt à communiquer. La logique interne possède la tension de fonctionnement L+ nécessaire (5 V).

Eteint

Le module n'est pas prêt.

1L+

Vert

Tension de sortie 1L+ des sorties 1 à 8 (groupe 1) présente.

Eteint

Tension de sortie des sorties 1 à 8 (groupe 1) absente.

2L+

Vert

Tension de sortie 2L+ des sorties 9 à 12 (groupe 2) présente.

Eteint

Tension de sortie des sorties 9 à 12 (groupe 2) absente.

Rangée 1

Vert

Etat d'entrée (un voyant par entrée). Le point d'entrée est actif, c'est‐à‐dire qu'un signal 1 (qui correspond à ON) est transmis en entrée.

Off

Le point d'entrée est inactif, c'est‐à‐dire qu'un signal 0 (qui correspond à OFF) est transmis en entrée.

Rangée 2

ROUGE

Rupture de ligne détectée sur une entrée (un voyant par entrée)

Eteint

Entrées 1 à 16 fonctionnent normalement.

Rangée 3

Vert

Etat de sortie (un voyant par sortie). Le point de sortie est actif, c'est‐à‐dire qu'un signal 1 (qui correspond à ON) est transmis en sortie.

Off

Etat de sortie (un voyant par sortie). Le point de sortie est inactif, c'est‐à‐dire qu'un signal 0 (qui correspond à OFF) est transmis en sortie.

Rangée 4

Rouge

Surcharge en sortie (un voyant par sortie). Un court‐circuit ou une surcharge affecte la sortie correspondante.

Off

Sorties 1 à 16 fonctionnent normalement.
