Composants de la face avant
|
|
|
Traduction de la notice originale
|
|

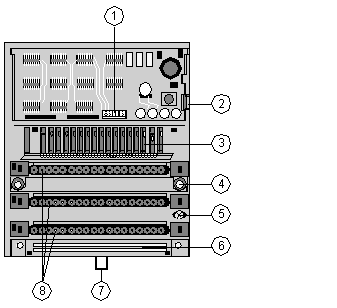

Composants de la face avant
|
|
|
Traduction de la notice originale
|
|
Etiquette
|
Description
|
|---|---|
|
1
|
Connecteur (ATI) d'interface interne
|
|
2
|
Verrouillage et contact de mise à la terre pour l'adaptateur
|
|
3
|
Affichage d'état du voyant
|
|
4
|
Orifices de montage pour installation sur le panneau
|
|
5
|
Vis de mise à la terre
|
|
6
|
Emplacement de montage de la barre de commutation
|
|
7
|
Patte de verrouillage du rail DIN
|
|
8
|
Sockets pour les connecteurs de bornes
|
|

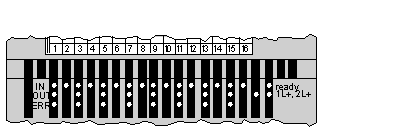

Voyant
|
Condition
|
Message
|
|---|---|---|
|
Ready
|
Vert
|
Le module est prêt à communiquer. La logique interne possède la tension de fonctionnement nécessaire (5 V).
|
|
Off
|
Le module n'est pas prêt.
|
|
|
1L+
|
Vert
|
Tension de sortie 1L+ des entrées 1 ... 4 (groupe 1) présente
|
|
Off
|
Tension de sortie des entrées 1 ... 4 (groupe 1) non présente
|
|
|
2L+
|
Vert
|
Tension de sortie 2L+ des entrées 5 ... 8 (groupe 2) présente
|
|
Off
|
Tension de sortie des entrées 5 ... 8 (groupe 2) non présente
|
|
|
Upper row IN
1...16
|
Vert
|
Etat d'entrée (un voyant par entrée). Le point d'entrée est actif, c'est‐à‐dire qu'un signal 1 (qui correspond à ON) est transmis en entrée.
|
|
Off
|
Etat d'entrée (un voyant par entrée). Le point d'entrée est inactif, c'est‐à‐dire qu'un signal 0 (qui correspond à OFF) est transmis en entrée.
|
|
|
Middle row OUT
1,3, 5, 7, 9, 11, 13, 15
|
Vert
|
Etat de sortie (un voyant par sortie). Le point de sortie est actif, c'est‐à‐dire qu'un signal 1 (qui correspond à ON) est transmis en sortie.
|
|
Off
|
Etat de sortie (un voyant par sortie). Le point de sortie est inactif, c'est‐à‐dire qu'un signal 0 (qui correspond à OFF) est transmis en sortie.
|
|
|
Lower row ERR
1,3, 5, 7, 9, 11, 13, 15
|
Rouge
|
Surcharge en sortie (un voyant par sortie). Une surcharge affecte la sortie correspondante.
|
|
Off
|
Les sorties 1 à 8 fonctionnent correctement.
|
|
|
Les fonctions et les voyants suivants ont été supprimés dans les unités PV02 et versions ultérieures.
|
||
|
Lower row ERR
2, 6, 10, 14
|
Rouge
|
Un court-circuit ou une surcharge s'est produit(e) au niveau du capteur d'entrée (un voyant par ligne d'alimentation du capteur).
|
|
Off
|
Courant du capteur d'entrée appliqué
|
|
