Vue d'ensemble
Cette section contient une illustration de la face avant de l'embase 170 ADI 350 00 ainsi qu'une description des voyants.

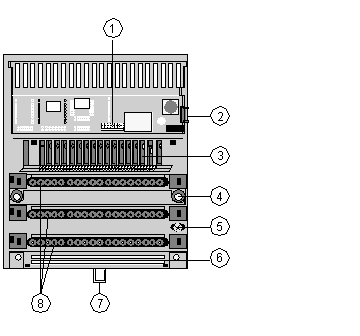

Illustration de la face avant
La face avant de l'embase est illustrée ci‐dessous.
Composants du module d'E/S
Numéro de légende
Description
1
Connecteur (ATI) d'interface interne
2
Verrouillage et contact de terre pour l'adaptateur
3
Affichage d'état du voyant
4
Trous de montage pour installation sur panneau
5
Vis de mise à la terre
6
Emplacement de montage de la barre de commutation
7
Patte de verrouillage du rail DIN
8
Sockets pour les connecteurs de borne

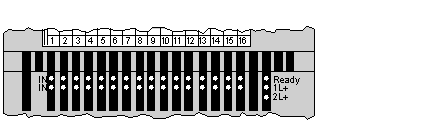

Illustration du voyant
Les voyants sont illustrés ci‐dessous.
Description des voyants
Les voyants sont décrits dans le tableau ci‐après.
Voyant
Condition
Message
Ready
Vert
Le module est prêt à communiquer. La logique interne possède la tension de fonctionnement nécessaire (5 V).
Eteint
Le module n'est pas prêt.
1L+
Vert
Tension d'entrée 1L+ des entrées 1 à 16 (groupe 1) présente.
Eteint
Tension d'entrée des entrées 1 à 16 (groupe 1) absente.
2L+
Vert
Tension d'entrée 2L+ des entrées 17 à 32 (groupe 2) présente.
Eteint
Tension d'entrée des entrées 17 à 32 (groupe 2) absente.
Rangée supérieure
IN
1...16
Vert
Etat d'entrée (un voyant par entrée) groupe 1. Le point d'entrée est actif, c'est‐à‐dire qu'un signal 1 (qui correspond à ON) est transmis en entrée.
Eteint
Etat d'entrée (un voyant par entrée) groupe 1. Le point d'entrée est inactif, c'est‐à‐dire qu'un signal 0 (qui correspond à OFF) est transmis en entrée.
Rangée du milieu
IN
1...16
Vert
Etat d'entrée (un voyant par entrée) groupe 2. Le point d'entrée est actif, c'est‐à‐dire qu'un signal 1 (qui correspond à ON) est transmis en entrée.
Eteint
Etat d'entrée (un voyant par entrée) groupe 2. Le point d'entrée est inactif, c'est‐à‐dire qu'un signal 0 (qui correspond à OFF) est transmis en entrée.
