Composants de la face avant

Vue d'ensemble

Cette section contient une illustration de la face avant de l'embase 170 ADI 340 00 ainsi qu'une description des voyants.

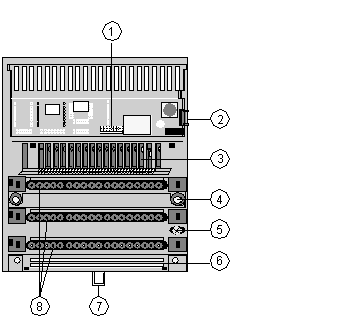

Illustration de la face avant

La face avant de l'embase est illustrée ci‐dessous.

Numéro de légende	Description
1	Connecteur (ATI) d'interface interne
2	Verrouillage et contact de terre pour l'adaptateur
3	Affichage d'état du voyant
4	Trous de montage pour installation sur panneau
5	Vis de mise à la terre
6	Emplacement de montage de la barre de commutation
7	Patte de verrouillage pour montage sur rail DIN
8	Sockets des connecteurs de borne

Illustration des voyants

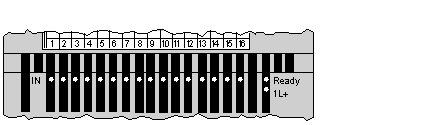

Cette embase est dotée d'un seul voyant. Il s'agit du voyant Ready indiqué dans l'illustration ci‐dessous.

Description des voyants

Le voyant Ready est décrit dans le tableau ci‐dessous.

Voyant	Condition	Message
Ready	Vert	Le module est prêt à communiquer. La tension de fonctionnement de la logique interne est présente et les tests internes ont été passés avec succès.
Ready	Eteint	Le module n'est pas prêt.
1L+	Vert	Tension d'entrée 1L+ des entrées 1 à 16 présente.
1L+	Eteint	Tension d'entrée des entrées 1 à 16 absente.
IN 1...16	Vert	Etat d'entrée (un voyant par entrée). Le point d'entrée est actif, c'est‐à‐dire qu'un signal 1 (qui correspond à ON) est transmis en entrée.
IN 1...16	Eteint	Etat d'entrée (un voyant par entrée). Le point d'entrée est inactif, c'est‐à‐dire qu'un signal 0 (qui correspond à OFF) est transmis en entrée.
