Circuits de protection pour actionneurs CA

Vue d'ensemble

Afin de réduire les potentiels de bruit et à des fins de conformité CEM, vous pouvez équiper les actionneurs inductifs de filtres de bruit, tels que des condensateurs anti-parasites, au point d'interférence.

Types de circuits de protection

Le tableau suivant fournit des conseils de sélection génériques.

Type de charge	Equipement antiparasitage	Charge minimale de l'appareil
Circuits CA	résistance de 50 Ω en série avec condensateur non‐polarisé de 0,47 μF travers de la charge	pour des charges alimentées en 120 Vca	200 Vca
Circuits CA		pour des charges alimentées en 220 Vca	400 Vca

Consultez les catalogues de relais et de contacteurs pour trouver un équipement antiparasitage compatible avec les produits que vous utilisez.

Exemple

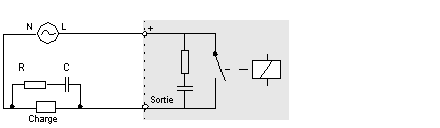

Le schéma ci-dessous représente un exemple de circuit de protection d'actionneurs CA inductifs :
