Cette section contient les instructions d'installation ainsi que des schémas de montage d'un ensemble TSX Momentum sur un rail DIN ou sur un mur.
Les composants TSX Momentum sont désignés comme équipement ouvert selon la norme IEC 1131‐2, 1.4.20. Les équipements ouverts doivent être installés dans un boîtier conforme aux normes industrielles, et leur accès doit être restreint à un personnel autorisé.
Les lames porte‐contact situées à l'arrière de l'embase établissent le contact électrique (masse) avec la glissière de montage du rail DIN.
Pour établir la masse avec un montage sur mur, il vous faut vous procurer deux vis de montage pour chaque unité. Leur diamètre doit être de 4 mm (0,16 po) et leur longueur de 25 mm (0,97 po). La tête de ces vis ne doit pas dépasser 8 mm (0,31 po) de diamètre.
Les numéros mentionnés dans l'illustration suivante font référence aux étapes de la procédure qui suit.
Suivez les étapes du tableau ci‐dessous pour monter l'ensemble TSX Momentum sur un rail DIN.
|
Etape
|
Action
|
|
1
|
Accrochez les pattes en plastique situées à l'arrière de l'ensemble sur le rail DIN et poussez le bas du module sur le rail.
|
|
2
|
Poussez la patte de verrouillage vers le haut pour fixer l'ensemble.
|

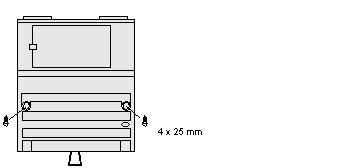

Fixez l'ensemble sur un mur à l'aide de deux vis, comme indiqué dans l'illustration ci‐dessous. La tête de ces vis ne doit pas dépasser 8 mm (0,31 po) de diamètre.
