Une étiquette à compléter est fournie avec chaque embase. Elle doit être collée sur la face du communicateur ou du processeur M1 que vous montez sur l'embase.
Cette section décrit l'étiquette et présente un exemple illustré.
Une étiquette complétée fournit des informations sur le module assemblé et ses équipements d'E/S qui peuvent être utilisées par le personnel chargé de la maintenance.
Le numéro du modèle de l'embase est sérigraphié sur l'étiquette à compléter juste au‐dessus du code couleur. La zone coupée située au‐dessus du numéro du modèle de l'embase laisse apparaître le numéro de modèle de l'adaptateur.
NOTE : Un adaptateur optionnel peut également être utilisé dans le module assemblé. Vous trouverez son numéro de modèle imprimé dans le coin supérieur gauche de son boîtier.

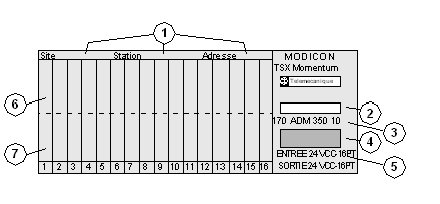

Exemple d'étiquette à compléter
Le schéma ci‐dessous montre un exemple d'étiquette à compléter. Les numéros de la légende du schéma sont décrits ci‐après.
1
Zones des noms de site et de station, et d'adresse réseau
2
Zone découpée laissant apparaître le numéro du modèle de l'adaptateur
3
Numéro de modèle de l'embase
4
Code couleur de l'embase
5
Description abrégée de l'embase
6
Zone du nom de symbole des entrées
7
Zone du nom de symbole des sorties
