Composants de la face avant
Traduction de la notice originale
A propos de nous
Vue d'ensemble
Cette section contient une illustration de la face avant de l'embase 170 AAI 140 00 ainsi qu'une description des voyants de signalisation.

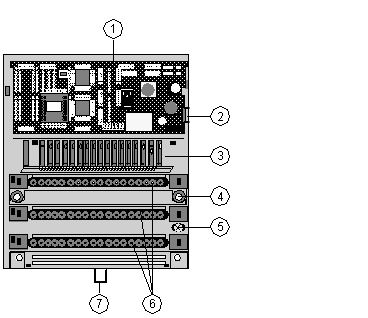

Illustration de la face avant
La face avant de l'embase est illustrée ci‐dessous.
Numéro de légende
Description
1
Connecteur (ATI) d'interface interne
2
Verrouillage et contact de terre pour l'adaptateur
3
Etat des voyants
4
Trous de fixation pour le montage sur panneau
5
Vis de terre
6
Sockets pour les connecteurs de borne
7
Patte de verrouillage pour montage sur rail DIN

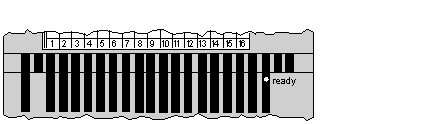

Illustration des voyants
Cette embase est dotée d'un voyant. Il s'agit du voyant Ready indiqué dans l'illustration ci‐dessous.
Description des voyants
Le voyant Ready est décrit dans le tableau ci‐dessous.
Voyant
Condition
Message
Ready
Vert
Le module est prêt à communiquer. La tension de fonctionnement de la logique interne est présente et les tests internes ont été passés avec succès.
Eteint
Le module n'est pas prêt. Absence de tension de fonctionnement ou module défectueux.
