Montage d'un adaptateur sur une embase
Traduction de la notice originale
A propos de nous
Présentation
Un communicateur ou un processeur peut être directement accroché sur une embase Momentum. Cette section présente les consignes de sécurité pour la manipulation des composants et une procédure de montage.
Points de connexion
L'adaptateur et l'embase sont fixés l'un à l'autre par trois points.
Aucun outil n'est nécessaire.
AVIS
ENDOMMAGEMENT PAR L'ELECTRICITE STATIQUE
Utilisez des procédures antistatiques adéquates lorsque vous manipulez l'adaptateur. Ne touchez pas les éléments internes. Les composants électriques de l'adaptateur sont très sensibles à l'électricité statique.
Le non-respect de ces instructions peut provoquer des dommages matériels.
DANGER
RISQUE DE CHOC ELECTRIQUE
Assurez-vous que l'embase n'est pas mise sous tension tant que l'adaptateur n'est pas monté. Les circuits électriques de l'embase risquent d'être exposés si aucun adaptateur Momentum n'est monté.
Pour garantir qu'aucun courant ne circule, insérez les connecteurs de câblage dans l'embase uniquement une fois l'adaptateur monté.
Le non-respect de ces instructions provoquera la mort ou des blessures graves.
Les composants peuvent être fixés manuellement les uns aux autres. Aucun outil de montage n'est nécessaire.
Procédure
Suivez les étapes du tableau ci-dessous pour assembler une embase et un adaptateur.
Etape
Action
1
Choisissez un environnement propre pour assembler l'embase et l'adaptateur, afin de protéger les circuits.
2
Vérifiez que l'embase n'est pas sous tension pendant que vous montez l'adaptateur.
3

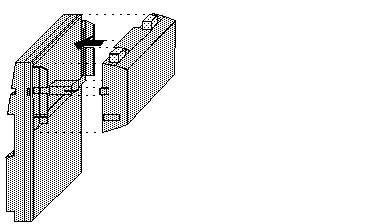

Alignez les deux pattes en plastique de l'adaptateur sur les fentes situées sur les côtés de l'embase. Les connecteurs ATI à 12 broches s'alignent automatiquement lorsque les unités se trouvent dans cette position. Les deux équipements doivent être positionnés de sorte que leurs ports de communication soient orientés vers l'extérieur à l'arrière de l'assemblage.
4
Poussez l'adaptateur sur l'embase, en appuyant doucement sur les pattes de verrouillage vers l'intérieur.

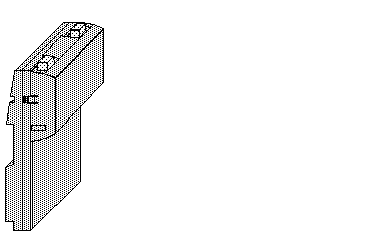

Résultat : les pattes de verrouillage, situées de chaque côté de l'adaptateur, sont insérées dans l'embase et ressortent de l'emplacement de verrouillage. Les connecteurs ATI à 12 broches situés sur les deux unités sont ainsi assemblés.
Etape suivante
Une fois l'adaptateur et l'embase assemblés, l'équipement peut être monté sur un rail DIN ou sur un mur dans un boîtier.
Les appareils Momentum sont classés comme équipements ouverts. Cela signifie que les circuits électriques de l'unité risquent d'être exposés. Les équipements ouverts doivent être installés dans un boîtier conforme aux normes industrielles, avec un accès restreint à un personnel d'entretien qualifié.
