Barres de commutation
Traduction de la notice originale
A propos de nous
Vue d'ensemble
Cette section décrit :
Fonctionnement
Une barre de commutation peut être connectée à la quatrième rangée d'une embase. Ces barres fournissent une connexion commune aux appareils utilisateur et agissent comme des connecteurs de répartition protecteurs, par exemple vers la terre de protection. Chaque rangée de bornes de la barre de commutation est connectée en interne. Il n'existe aucune connexion électrique à l'embase.

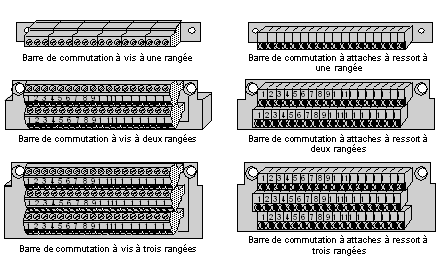

Types
En fonction de l'embase, du type et du nombre d'appareils utilisateur auxquels la barre de commutation est connectée, une barre à 1, 2 ou 3 rangées peut être utilisée.
Elles sont disponibles en versions à vis ou à attaches à ressort.
Caractéristiques
Les barres de commutation présentent les caractéristiques suivantes :
Type de barre de commutation
A vis
A attaches à ressort
Charge max. à 20 °C
250 V
14 A
250 V
17,5 A
Court-circuit
100 A 30 s
100 A 30 s
Tension de test
2,2 kV
2,2 kV
Dist. aérienne / de fuite
par IEC 664A
par IEC 664A
Pollution
Degré 2
Degré 2
Réduction du contact à 70 °C
ca. 60 % de la valeur nominale
ca. 60 % de la valeur nominale
Choix d'une barre de commutation
Reportez-vous aux schémas de connexions des broches internes et de câblage en unité associés à votre embase pour déterminer si vous avez besoin d'une barre de commutation et le type de barre le plus adaptée à vos besoins.
Informations nécessaires à la commande
Les barres de commutation doivent être commandées séparément. Elles ne sont pas livrées avec les embases.
Type de barre de commutation
Référence
Nb de rangées
Dimension des fils
A vis
170 XTS 006 01
1
Dans le cas d'un seul fil, utilisez une section de 4 mm2 max. (10 AWG).
Dans le cas de deux fils, utilisez une section de 2,5 mm2 max. (14 AWG).
170 XTS 005 01
2
Avec un ou deux fils, utilisez une section de 2,5 mm2 max. (14 AWG).
170 XTS 004 01
3
Avec un ou deux fils, utilisez une section de 2,5 mm2 max. (14 AWG).
A attaches à ressort
170 XTS 007 01
1
Dans le cas d'un seul fil, utilisez une section de 4 mm2 max. (10 AWG).
Dans le cas de deux fils, utilisez une section de 2,5 mm2 max. (14 AWG).
170 XTS 008 01
2
Avec un ou deux fils, utilisez une section de 2,5 mm2 max. (14 AWG).
170 XTS 003 01
3
Avec un ou deux fils, utilisez une section de 2,5 mm2 max. (14 AWG).
