Caractéristiques
|
|
|
Traduction de la notice originale
|
|
Caractéristiques
|
|
|
Traduction de la notice originale
|
|
Type de module
|
16 sorties TOR en 2 groupes (8 points/groupe)
|
|
Tension d'alimentation
|
230 Vca
|
|
Plage de la tension d'alimentation
|
170 ... 264 Vca à 47 à 63 Hz
|
|
Courant consommé
|
65 mA
|
|
Puissance dissipée
|
5 W + (nb points de sorties activés x 0,75 W)
|
|
Affectation des E/S
|
1 mot de sortie
|
|
Point à point
|
Aucun
|
|
Groupe à groupe
|
Aucun
|
|
Unité à communicateur
|
1 780 Vca
|
|
Interne (remplaçable)
|
5 A à action retardée (Wickmann 195150000 ou équivalent)
|
|
Interne (non remplaçable)
|
200 mA à action retardée
|
|
Externe (alimentation en unité)
|
10 A à action retardée (Wickmann 195210000 ou équivalent)
|
|
Externe (alimentation du module)
|
200 mA à action retardée (Wickmann 1915020000 ou équivalent)
|
|
Immunité
|
IEC 1131‐2
Surtension de l'alimentation auxiliaire 2 KV
|
|
Parasites
|
EN 50081-2
|
|
Homologations officielles
|
UL, CSA, CE
FM Class 1,Div. 2
|
|
Largeur
|
125 mm (4,9 po)
|
|
Profondeur (sans adaptateur)
|
52 mm (2,05 po)
|
|
Longueur
|
141,5 mm (5,5 po) sans ou avec une seule barre de commutation
159,5 mm (6,3 po) avec deux barres de commutation
171,5 mm (6,75 po) avec trois barres de commutation
|
|
Poids
|
284 g (10 oz)
|
|
Nombre de points
|
16
|
|
Nombre de groupes
|
2 groupes de fusibles, non isolés
|
|
Points par groupe
|
8
|
|
Tension d'alimentation de sortie
|
230 Vca
|
|
Plage de la tension d'alimentation de sortie
|
170 ... 264 Vca
|
|
Tension de sortie
|
Alimentation externe - 1,5 Vca
|
|
Tension de choc
|
300 Vca pendant 10 s
400 Vca pendant 1 cycle
|
|
Baisse de tension état activé
|
1,5 Vca max à 2 A
|
|
Courant (charge) de sortie
|

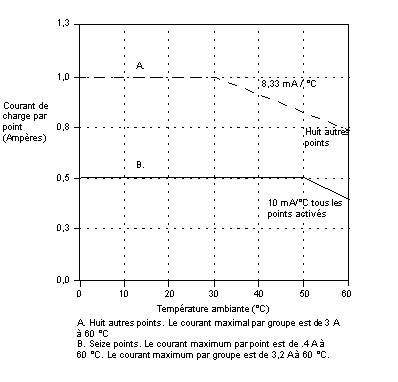

0,5 A/point (voir courbe de réduction)
4 A/groupe
8 A/module
|
|
Courant de sortie minimum
|
30 mA
|
|
Courant de choc maximum (eff.)
|
15 A/point, un cycle
10 A/point, deux cycles
5 A/point, trois cycles
|
|
Protection des sorties
|
Limitateur RC
|
|
Type de signal
|
True High
|
|
Courant de fuite
|
2,4 mA à 230 Vca max
|
|
dV / dT appliqué
|
400 V / microseconde
|
|
Temps de réponse
|
.5 d'un cycle de ligne max de l'état OFF à l'état ON
.5 d'un cycle de ligne max de l'état ON à l'état OFF
|
