Composants de la face avant

Vue d'ensemble

Cette section contient une illustration de la face avant de l'embase 170 AAI 030 00 ainsi qu'une description des voyants.

Illustration de la face avant

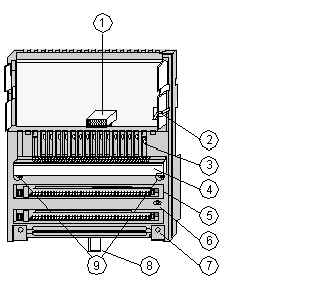

La face avant de l'embase d'E/S est illustrée ci-dessous.

Composants du module d'E/S

Etiquette	Description
1	Connecteur (ATI) d'interface interne
2	Verrouillage et contact de terre pour l'adaptateur
3	Etat des voyants
4	Capot de protection
5	Sockets des connecteurs de borne
6	Vis de terre
7	Fente de montage de la barre de commutation
8	Patte de verrouillage pour le montage sur rail DIN
9	Trous de fixation pour le montage sur panneau

Illustration des voyants

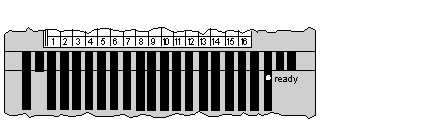

Cette embase est dotée d'un seul voyant. Il s'agit du voyant Ready indiqué dans l'illustration ci-dessous.

Description des voyants

Le voyant Ready est décrit dans le tableau ci-dessous.

Voyant	Condition	Message
Ready	Vert	Le module est prêt à communiquer. La tension de fonctionnement de la logique interne est présente et les tests internes ont été passés avec succès.
Ready	Eteint	Le module n'est pas prêt. Absence de tension de fonctionnement ou module défectueux.
