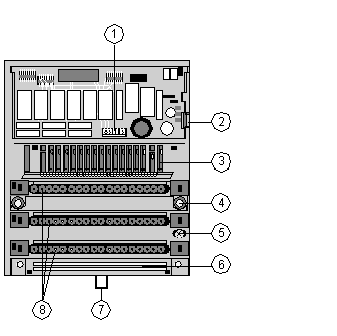

Composants du panneau avant
|
|
|
Traduction de la notice originale
|
|
Numéro
|
Description
|
|---|---|
|
1
|
Connecteur (ATI) d'interface interne
|
|
2
|
Verrouillage et contact de terre pour l'adaptateur
|
|
3
|
Affichage d'état du voyant
|
|
4
|
Trous de montage pour installation sur panneau
|
|
5
|
Vis de mise à la terre
|
|
6
|
Emplacement de montage de la barre de commutation
|
|
7
|
Patte de verrouillage du rail DIN
|
|
8
|
Sockets pour les connecteurs de borne
|
|
Voyant
|
Condition
|
Message
|
|---|---|---|
|
Ready (Prêt)
|
Vert
|
Le module est prêt à communiquer. La logique interne possède la tension de fonctionnement nécessaire (5 V).
|
|
Eteint
|
Le module n'est pas prêt.
|
|
|
1L+
|
Vert
|
Tension d'entrée 1L+ des entrées 1 à 10 présente.
|
|
Eteint
|
Tension d'entrée des entrées 1 à 10 absente.
|
|
|
IN rangée supérieure
1...10
|
Vert
|
Etat d'entrée (un voyant par entrée). Le point d'entrée est actif, ce qui signifie qu'un signal 1 (qui correspond à Allumé) est transmis en entrée.
|
|
Eteint
|
Etat d'entrée (un voyant par entrée). Le point d'entrée est inactif, ce qui signifie qu'un signal 0 (qui correspond à Eteint) est transmis en entrée.
|
|
|
OUT rangée intermédiaire
9 ...16
|
Vert
|
Etat de sortie (un voyant par sortie). Le point de sortie est actif, ce qui signifie qu'un signal 1 (qui correspond à Allumé) est transmis en sortie.
|
|
Eteint
|
Etat de sortie (un voyant par sortie). Le point de sortie est inactif, ce qui signifie qu'un signal 0 (qui correspond à Eteint) est transmis en sortie.
|
