Composants de la face avant
Traduction de la notice originale
A propos de nous
Vue d'ensemble
Cette section comprend une illustration de la face avant de l’embase d’E/S 170 AMM 090 01 et une description des voyants.

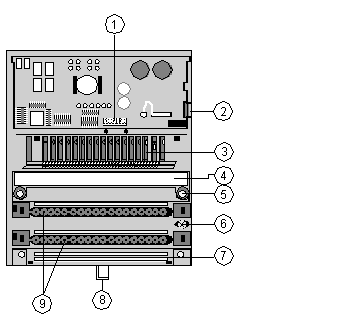

Illustration de la face avant
La face avant de l’embase d’E/S est illustrée ci-dessous.
Composants du module d’E/S
Etiquette
Description
1
Connecteur (ATI) d’interface interne
2
Contact à la terre pour l’adaptateur
3
Affichage d’état du voyant
4
Cache de protection
5
Orifices de montage pour installation sur le panneau
6
Vis de mise à la terre
7
Emplacement de montage de la barre de commutation
8
Patte de verrouillage du rail DIN
9
Sockets pour les connecteurs de bornes

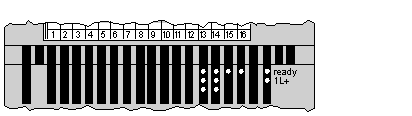

Illustration du voyant
Les voyants sont illustrés ci-dessous.
Descriptions des voyants
Les voyants sont décrits dans le tableau ci-dessous.
Voyant
Condition
Message
Ready
Vert
Le module est prêt à communiquer sur le réseau. La tension de fonctionnement pour la logique interne est disponible et le test automatique a été concluant.
Off
Le module n'est pas prêt.
1L+
Vert
Tension d'alimentation appliquée pour les sorties 1 et 2.
Off
Tension d'alimentation non appliquée pour les sorties 1 et 2.
Rangée supérieure
13 ... 16
Vert
Etat de l'entrée de bit (un voyant par entrée).
Point d'entrée actif, l'entrée rapporte le signal "1" ("ON" logiquement).
Off
Etat de l'entrée de bit (un voyant par entrée).
Point d'entrée inactif, l'entrée rapporte le signal "0" ("OFF" logiquement).
Rangée du milieu
13 , 14
Vert
Etat de la sortie de bit (un voyant par sortie).
Point de sortie actif, la sortie rapporte le signal "1" ("ON" logiquement).
Off
Etat de la sortie de bit (un voyant par sortie).
Point de sortie inactif, la sortie rapporte le signal "0" ("OFF" logiquement).
Rangée inférieure
13 , 14
Rouge
Surcharge de la sortie de bit (un voyant par sortie).
Un court-circuit ou une surcharge s'est produit(e) au niveau de la sortie.
Off
Sorties de bit 1 à 2 fonctionnent normalement.
