Vue d'ensemble
Les voies de sorties de bit et analogiques de l'embase 170AMM11030 sont configurées en entrant les informations appropriées dans les mots de sortie 1 à 5, tel que décrit ci-dessous.
NOTE : Le module prend les valeurs de l'état d'échec en cas de perte de communication réseau ou par adaptateur ATI.
Mot
Fonction
1
Informations sur le système
2
Registre de réaction de bit en état d'échec
3
Registre de réaction analogique en état d'échec
4
Valeurs de l'état d'échec analogique définies par l'utilisateur pour la voie 1
5
Valeurs de l'état d'échec analogique définies par l'utilisateur pour la voie 2
6
Etat des 8 sorties de bit
7
Mot de sortie analogique pour voie 1
8
Mot de sortie analogique pour voie 2
Mot 1
Registre d'informations système
Ce mot active le module et indique si le système attend des valeurs d'arrêt utilisateur.
ATTENTION
Zéro est une valeur incorrecte pour le champ de paramétrage (mots 1-5).
La présence d'une valeur zéro dans ce champ provoque un état d'arrêt de sortie. Aucune entrée ou sortie n'est mise à jour. Tous les bits définis dans ce champ, y compris ceux définis comme non utilisés, activent le module.
Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels.
Mot 1
Description
Bit 0 à 14
Non utilisé
Bit 15
0 = Désactive les valeurs d'arrêt définies par l'utilisateur.
1 = Active les valeurs d'arrêt définies par l'utilisateur.
Mot 2
Réaction de bit en état d'échec et registre de valeur
Ce mot combine la réaction de bit en état d'échec et les valeurs.
Mot 2
Description
Bit 0 à 7
Valeur de bit en état d'échec pour les sorties 1 à 8
Bit 8 à 13
Non utilisé
Bit 14
0 = maintien de la dernière valeur, 1 = valeur définie par l'utilisateur
Bit 15
0 = réinitialisation de toutes les sorties, 1 = vérification du bit 14
Mot 3
Registre de réaction analogique en état d'échec

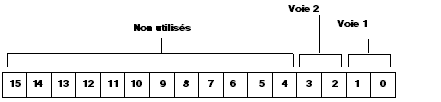

Ce mot contient deux champs de 2 bits qui définissent l'état d'échec de chaque voie. Les quatre valeurs possibles de l'état d'échec sont les suivantes.
Valeur à 2 bits
Etat d'échec
00
Tension de sortie minimale
01
Maintien de la dernière valeur (par défaut)
10
Valeur d'arrêt définie par l'utilisateur
11
Maintien de la dernière valeur (inutilisée normalement)
Mots 4 à 5
Registre de valeur analogique en état d'échec
Le module attend toujours deux mots de données définies par l'utilisateur, même si ces données ne sont pas utilisées. Le premier mot du champ d'arrêt défini par l'utilisateur est utilisé pour la voie 1, le deuxième mot étant utilisé pour la voie 2.
Mot 6
Registre de sortie de bit
Ce mot contient un champ de données de 8 bits justifiées à droite.
Mots 7 à 8
Affectation au registre de sortie analogique
Chaque mot de cette plage contient un champ de données de 15 bits justifiées à gauche. La plage est comprise entre 0 et 7FFE hex (0 à 32766 décimal), mais la résolution est uniquement de 14 bits.
NOTE : Si une valeur d'arrêt définie par l'utilisateur est supérieure à la plage de comptage de la voie, la valeur maximale de cette plage est utilisée comme valeur d'arrêt.
