Cette rubrique contient des schémas qui peuvent vous aider lors du câblage des types d'appareil suivants :
Appareils d'E/S numériques

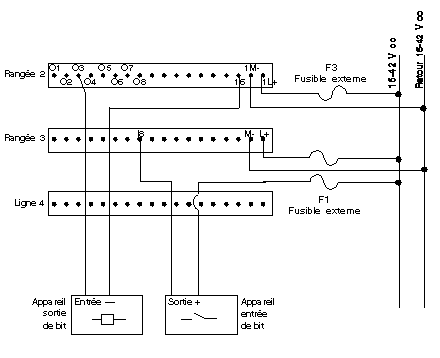

Le schéma ci-dessous présente le câblage des appareils d'E/S numériques.
Fusibles recommandés :
-
F1, F3 : Utilisez un fusible de 1 A, Wickman 19181-1 A ou équivalent.
-
F2 : Utilisez un fusible de 2,5 A, Wickman 19181-2,5 A ou équivalent.
Appareils d'E/S analogiques

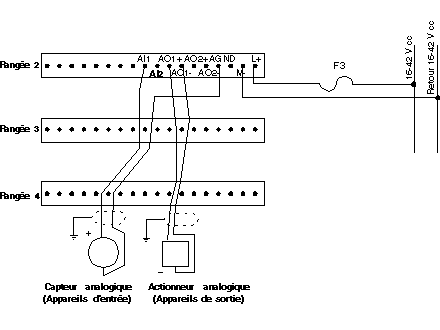

Le schéma ci-dessous présente le câblage des appareils d'E/S analogiques.
Fusibles recommandés :
