Composants de la face avant

Vue d'ensemble

Cette rubrique contient une illustration de la face avant de l'embase 170AMM11030 ainsi qu'une description des voyants.

Illustration de la face avant

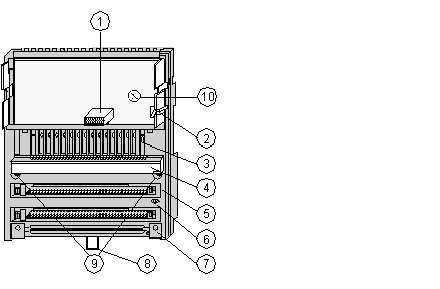

L'illustration ci-après présente la face avant de l'embase.

Composants du module d'E/S

Légende	Description
1	Connecteur d'interface interne (ATI)
2	Verrouillage et contact de mise à la terre pour l'adaptateur
3	Etat des voyants
4	Cache de protection
5	Sockets pour les connecteurs de borne
6	Vis de mise à la terre
7	Emplacement de montage de la barre de commutation
8	Patte de verrouillage pour le montage sur rail DIN
9	Trous de montage sur panneau
10	Ecrou-cheville de mise à la terre

Illustration des voyants

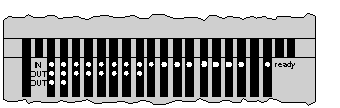

L'illustration ci-après présente les voyants.

Description des voyants

Le tableau suivant décrit les voyants.

Voyant	Couleur	Etat	Signification
Ready	Vert	Allumé	L'embase communique avec le rail DIN du communicateur/processeur. Le processeur doit être à l'état RUN (Exécution).
I1, I2, I3, I4, I5, I6, I7, I8, I9, I10, I11, I12, I13, I14, I15, I16	Vert	Allumé	Indique que le point d'entrée de bit correspondant est activé.
O1, O2, O3, O4, O5, O6, O7, O8	Vert	Allumé	Indique que le point de sortie de bit correspondant est activé.
AO1, AO2	Vert	Allumé	Indique que la voie de sortie analogique correspondante est activée.
