Composants de la face avant

Vue d'ensemble

Cette section contient une illustration de la face avant de l'embase relais 170 ADO 830 30 ainsi qu'une description des voyants de signalisation.

Illustration de la face avant

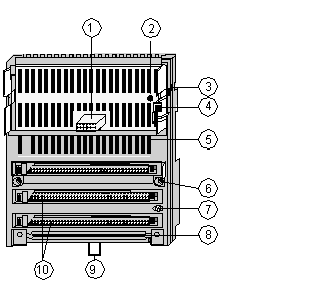

La face avant de l'embase est représentée dans l'illustration ci‐dessous.

Composants du module d'E/S

Numéro de légende	Description
1	Connecteur (ATI) d'interface interne
2	Ecrou‐cheville de mise à la terre
3	Patte de verrouillage pour l'adaptateur
4	Contact avec la terre pour l'adaptateur
5	Etat des voyants
6	Trous de montage pour le montage sur panneau
7	Vis de mise à la terre
8	Emplacement de montage de la barre de commutation de mise à la terre
9	Patte de verrouillage pour le montage sur rail DIN
10	Prises des connecteurs de bornes

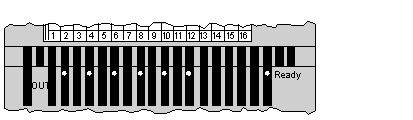

Illustration des voyants

Les voyants sont illustrés ci‐dessous.

Description des voyants

Les voyants sont décrits dans le tableau ci‐après.

Voyant	Condition	Message
Ready	Vert	Le module est prêt à communiquer. La logique interne possède la tension de fonctionnement nécessaire (5 V).
Ready	Off	Le module n'est pas prêt.
OUT 2,4,6,8,10,12	Vert	Etat de sortie (un voyant par sortie). Le point de sortie est actif (signal correspondant à ON) : pour le câblage des sorties à relais normalement fermées (N. F.), le relais à contact de sortie est ouvert ; pour le câblage des sorties à relais normalement ouvertes (N. O.), le relais à contact de sortie est fermé.
OUT 2,4,6,8,10,12	Off	Etat de sortie (un voyant par sortie). Le point de sortie est inactif (signal correspondant à OFF) : pour le câblage des sorties à relais normalement fermées (N. F.), le relais à contact de sortie est fermé ; pour le câblage des sorties à relais normalement ouvertes (N. O.), le relais à contact de sortie est ouvert.
