Composants de la face avant

Vue d'ensemble

Cette section contient une illustration de la face avant de l'embase Momentum 170 ADM 850 10 ainsi qu'une description des voyants de signalisation.

Illustration de la face avant

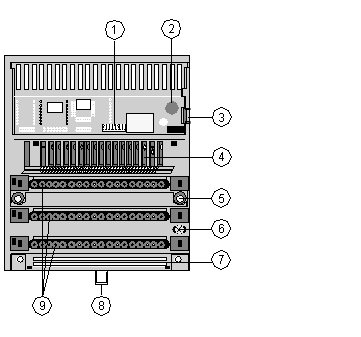

La face avant de l'embase d'E/S est illustrée ci-dessous.

Composants du module d’E/S :

Numéro de légende	Description
1	Connecteur (ATI) d’interface interne
2	Ecrou-cheville de mise à la terre
3	Verrouillage et contact avec la terre pour l'adaptateur
4	Etat des voyants
5	Trous de montage pour le montage sur panneau
6	Vis de mise à la terre
7	Emplacement de montage de la barre de commutation
8	Patte de verrouillage pour le montage sur rail DIN
9	Prises des connecteurs de bornes

Illustration des voyants

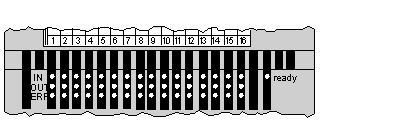

Les voyants sont illustrés ci-dessous.

Description des voyants

Les voyants sont décrits dans le tableau ci‐après.

Voyant	Condition	Message
Ready	Vert	Le module est prêt à communiquer. La logique interne possède la tension de fonctionnement nécessaire (5 V).
Ready	Off	Le module n'est pas prêt.
IN rangée supérieure 1...16	Vert	Etat d'entrée (un voyant par entrée). Le point d'entrée est actif, c'est‐à‐dire qu'un signal 1 (qui correspond à ON) est transmis en entrée.
IN rangée supérieure 1...16	Off	Le point d'entrée est inactif, c'est‐à‐dire qu'un signal 0 (qui correspond à OFF) est transmis en entrée.
OUT rangée intermédiaire 1...16	Vert	Etat de sortie (un voyant par sortie). Le point de sortie est actif, c'est‐à‐dire qu'un signal 1 (qui correspond à ON) est transmis en sortie.
OUT rangée intermédiaire 1...16	Off	Le point de sortie est inactif, c'est‐à‐dire qu'un signal 0 (qui correspond logiquement à OFF) est transmis en sortie.
ERR rangée inférieure 1...16	Rouge	Surcharge en sortie (un voyant par sortie). Un court‐circuit ou une surcharge affecte la sortie correspondante.
ERR rangée inférieure 1...16	Off	Les sorties 1 à 16 fonctionnent correctement.
