Présentation
Pour configurer les voies de sorties TOR et analogiques de l'embase 170 ANR 120 91, entrez les informations appropriées dans les mots de sortie 1 à 7, de la façon suivante.
NOTE : le module prendra les valeurs de l'état d'échec si la communication réseau ou par adaptateur ATI est perdue.
Mot
Fonction
1
Informations sur le système
2
Registre de réaction TOR en état d'échec
3
Registre de réaction analogique en état d'échec
4
Valeurs de l'état d'échec analogique définies par l'utilisateur pour la voie 1
5
Valeurs de l'état d'échec analogique définies par l'utilisateur pour la voie 2
6
Valeurs de l'état d'échec analogique définies par l'utilisateur pour la voie 3
7
Valeurs de l'état d'échec analogique définies par l'utilisateur pour la voie 4
8
Etat des 8 sorties TOR
9
Voie de mot de sortie analogique 1
10
Voie de mot de sortie analogique 2
11
Voie de mot de sortie analogique 3
12
Voie de mot de sortie analogique 4
Mot 1
ATTENTION
DES DONNEES NON VALIDES ENTRAINENT L'ARRET DES SORTIES
N'utilisez pas la valeur zéro dans le mot 1, car cela provoque l'état d'arrêt des sorties. Les entrées et les sorties ne sont alors pas mises à jour.
Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels.
Registre d'informations système
Ce mot active le module et spécifie si le système attend des valeurs d'arrêt utilisateur.
Mot 1
Description
Bit 0 à 14
Non utilisés ou susceptibles d'être utilisés pour démarrer le module (allument le voyant Ready avec toute valeur positive).
Bit 15
1 = Active les valeurs d'arrêt définies par l'utilisateur.
2 = Désactive les valeurs d'arrêt définies par l'utilisateur.
Mot 2
Réaction TOR en état d'échec et registre de valeur
Ce mot combine la valeur et la réaction en état d'échec.
Mot 2
Description
Bit 0 à 7
Valeur TOR en état d'échec pour les sorties 1 à 8
Bit 8 à 13
Non utilisé
Bit 14
0= conservation de la dernière valeur, 1= valeur définie par l'utilisateur
Bit 15
0 = réinitialisation de toutes les sorties, 1 = vérification du bit 14
Mot 3
Registre de réaction analogique en état d'échec

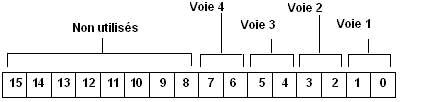

Ce mot contient quatre champs de 2 bits qui définissent l'état d'échec de chaque voie. Les quatre valeurs possibles de l'état d'échec sont les suivantes.
Valeur à 2 bits
Etat d'échec
00
Tension de sortie minimum
01
Dernière valeur (par défaut)
10
Valeur d'arrêt définie par l'utilisateur
11
Conservation de la dernière valeur (inutilisée normalement)
Mots 4 à 7
Registre de valeur analogique en état d'échec
Le module attend toujours quatre mots de données définies par l'utilisateur, même si ces données ne sont pas utilisées. Le premier mot du champ d'arrêt défini par l'utilisateur est utilisé pour la voie 1 ; le deuxième mot pour la voie 2, etc. . .
Mot 8
Registre de sortie TOR
Ce mot contient un champ de données de 8 bits justifiées à droite.
Mots 9 à 12
Affectation au registre de sortie analogique
Chaque mot de cette plage contient un champ de données de 15 bits justifiées à gauche. La plage est comprise entre 0 et 7FFE hexadécimal (0 à 32 766 décimal), mais la résolution n'est que de 14 bits.
NOTE : si la valeur d'arrêt définie par l'utilisateur est supérieure à la plage de comptage de la voie, la valeur maximum de cette plage de comptage est utilisée comme valeur d'arrêt.
