Cette section comporte des schémas qui peuvent vous aider lors du câblage des types d'appareils suivants :
Périphériques d'E/S de bit

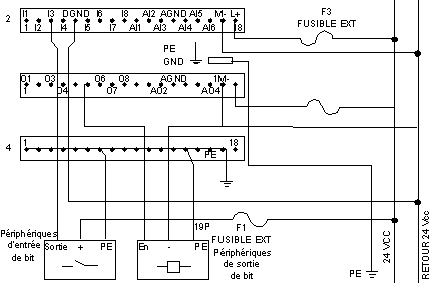

Le schéma ci-dessous représente le câblage procédé pour les périphériques d'E/S de bit.
Fusibles recommandés :
-
F1, F3 utilisent un fusible de 1 A, Wickman 19181-1 A ou équivalent
-
F2 utilise un fusible de 2,5 A, Wickman 19181-2,5 A ou équivalent
Périphériques d'E/S analogiques

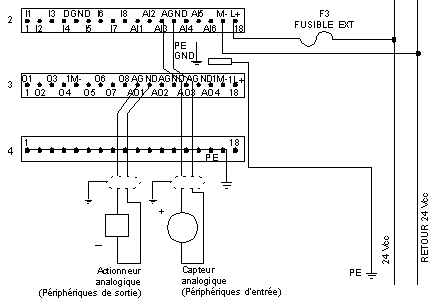

Le schéma ci-dessous représente le câblage procédé pour les périphériques d'E/S analogiques.
Fusibles recommandés :
