Cette section comprend une illustration indiquant les connexions internes entre les bornes de l'embase et une barre bus optionnelle.

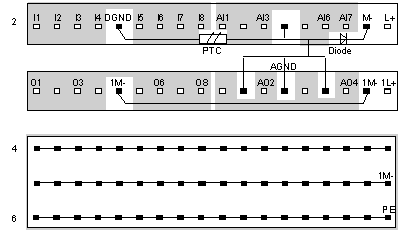

L'illustration suivante représente les connexions internes entre bornes.
NOTE : AGND et DGND sont connectés en un seul point à l'intérieur du module. Les entrées numériques externes doivent être renvoyées à la borne DGND. Les circuits analogiques externes doivent être renvoyés aux bornes AGND.
