Composants de la face avant

Vue d’ensemble

Cette section contient une illustration de la face avant de l'embase 170 ANR 120 91 ainsi qu'une description des voyants de signalisation.

Illustration de la face avant

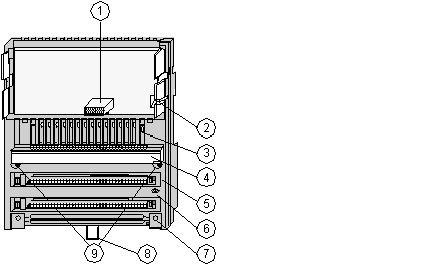

L'illustration ci-dessous représente la face avant de l'embase.

Composants du module d'E/S :

Etiquette	Description
1	Connecteur d'interface interne (ATI)
2	Verrouillage et contact de terre pour l'adaptateur
3	Etat des voyants
4	Capot de protection
5	Sockets pour les connecteurs de borne
6	Vis de terre
7	Fente de montage de la barre bus
8	Patte de verrouillage pour le montage sur rail DIN
9	Trous de fixation pour le montage sur panneau

Illustration des voyants

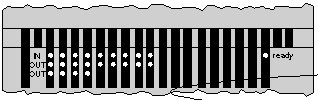

L'illustration ci-dessous représente les voyants.

Description des voyants

Le tableau suivant décrit les voyants.

Voyant	Couleur	Etat	Signification
Ready	Vert	ON	L'embase communique avec le DIN du processeur/communicateur. Le processeur doit être à l'état RUN.
O1, O2, O3, O4, O5, O6, O7, O8	Vert	ON	Indique que le point de sortie de bit correspondant est à l'état activé.
I1, I2, I3, I4, I5, I6, I7, I8	Vert	ON	Indique que le point d'entrée de bit correspondant est à l'état activé.
AO1, AO2, AO3, AO4	Vert	ON	Indique que la voie de sortie analogique correspondante est active.
