Généralités sur la construction
Les modules d'E/S sont contenus dans un boîtier Momentum standard.
Une étiquette coulissante est fournie avec l'unité d'E/S. Elle trouve sa place sur le devant de l'adaptateur et sert à inscrire les noms de signaux appartenant aux capteurs et aux actionneurs.
Le nom de l'adaptateur du bus se voit à travers l'espace situé sur le côté droit de l'étiquette coulissante.
Des fentes de ventilation situées au-dessus et en dessous de l'étiquette permettent d'aérer naturellement l'unité en cas de montage vertical.
Dans les fentes situées sous le film d'étiquetage figurent des voyants destinés aux diagnostics, état et éléments en fonctionnement (170 INT 120 00).

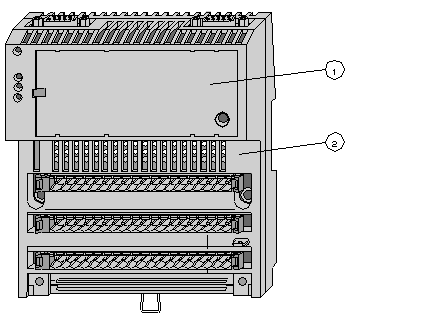

Schéma du module d'E/S avec adaptateur
Vue d'un module d'E/S muni d'un adaptateur, utilisé ici pour le branchement des fils de cuivre.
1
Adaptateur de bus 170 INT 110 03
2
Module d'E/S
