Mesures de protection lors du câblage
Lors du câblage d’une borne de raccordement de bus, les mesures de protection suivantes s’imposent.
-
Dimensionnement adéquat des fusibles (F1) en fonction des consommateurs raccordés.
-
Les contacts de sortie du relais doivent être équipés d’un câblage de protection contre les résistances de charge importantes, en particulier les charges inductives (Combinaison RC, Varistor ou, en présence de tension continue, une diode de marche à vide).
-
Pour le câblage des contacts, il est nécessaire de prévoir jusqu’à 2 fois 2.2 nF après PE pour chaque contact.
En fonction du degré d’environnement parasite (7 condensateurs de ce type sont intégrés dans la borne de dérivation capacitive GND 001).
Lignes d’alimentation en tension
Les tensions suivantes sont à fournir par lignes d’alimention externes.
L+ et 1L1 sont isolées entre elles et par rapport au bus interstation arrivant par séparation de potentiel.

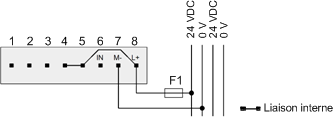

Exemple de câblage de la barrette à bornes
