Installation de la vis de mise à la terre de l'adaptateur de communication Momentum
Traduction de la notice originale
A propos de nous
Présentation
Récemment revus pour répondre aux nouvelles normes Interbus sur l'immunité au bruit électrique, les produits Momentum ont été modifiés et intègrent une vis de mise à la terre supplémentaire. Cette deuxième vis de mise à la terre est disponible avec tous les nouveaux produits Momentum ou les produits Momentum mis à niveau. A l'heure actuelle, quatre adaptateurs de communication ont été mis à niveau. Il s'agit des adaptateurs suivants :
Ces adaptateurs de communication contiennent un nouveau système de mise à la terre, à l'origine requis pour répondre à la norme Interbus révisée sur l'immunité au bruit électrique (capacité à réussir un test de transmission par salves transitoire rapide électrique de 2,2 kV). Ce système de mise à la terre comprend une cheville mâle/femelle et une vis dans l'adaptateur de communication, reliée à un écrou-cheville de mise à la terre fixe sur le circuit imprimé sur des modules d'E/S Momentum sélectionnés.
NOTE : les conditions d'immunité au bruit électrique s'appliquent uniquement aux systèmes qui requièrent la certification Interbus, version 2 et à aucun autre réseau de communication en cours d'utilisation par les E/S Momentum.
Modules d'E/S Momentum
Les modules d'E/S Momentum comprennent le montage écrou-cheville de mise à la terre fixe. La cheville mâle/femelle et les vis de mise à la terre se trouvent dans les adaptateurs de communication reconçus.
Nom
Description
170 AAI 030 00
Module d'entrée analogique différentiel à 8 voies
170 AA1 140 00
Module analogique d'entrée mono à 16 voies
170 ADI 340 00
Module d'entrée 16 points 24 V cc
170 ADI 350 00
Module d'entrée 32 points 24 V cc
170 ADM 350 10
Module 16 entrées/ 16 sorties 24 V cc
170 ADM 350 11
Module d'entrée / de sortie 16 points 24 VCC - réponse rapide
170 ADM 350 15
Module d'entrée / de sortie 16 points 24 VCC - bas véritable
170 ADM 370 10
Module à 2 ampères 16 entrées/ 8 sorties 24 V cc
170 ADM 390 10
Module 16 entrées / 12 sorties 24 VCC - avec surveillance
170 ADM 390 30
Module 10 entrées 24 VCC / 8 sorties relais
170 ADM 390 31
Module 10 entrées 24 VCC / 8 sorties relais (24 VCC)
170 ADM 850 10
Module de sortie 16 points de 10 à 60 V cc
170 ADO 340 00
Module de sortie 16 points 24 V cc
170 ADO 350 00
Module de sortie 32 points 24 V cc
170 ADO 830 30
Module 6 sorties à relais
170 AEC 920 00
Module compteur rapide
170 AMM 090 00
Module 4 entrées / 2 sorties analogiques - 4 entrées / 2 sorties numériques
170 AMM 090 01
Module d'entrée analogique 4 points / de sortie 2 voies 12 VCC
170 AMM 110 30
Module 2 entrées / 2 sorties analogiques - 16 entrées / 8 sorties numériques
170 ANR 120 90
Module 6 entrées / 4 sorties analogiques - 8 entrées / 8 sorties numériques
170 ANR 120 91
Module 6 entrées / 4 sorties analogiques - 8 entrées/sorties numériques 10/10 V
170 ARM 370 30
Module d'alimentation 120 V ca, 10 entrées/ 8 sorties 24 V cc
Outils requis
Le seul outil requis pour installer la vis de mise à la terre est un tournevis cruciforme PZ 2. Le couple maximum recommandé sur la vis de mise à la terre est de 0,5 Nm (4.4 in/lb).
Installation
ATTENTION
RISQUE DE DETERIORATION DU MODULE
Lorsque vous utilisez la nouvelle version des modules d'E/S ci-dessus avec n'importe quel adaptateur de communication ou de processeur qui ne possède pas la fonction "seconde vis de terre", n'installez pas la cheville dans le montage écrou-cheville de mise à la terre fixe sur la carte à circuits imprimés du module d'E/S. La cheville risque de toucher certains composants de l'adaptateur, pouvant provoquer la défaillance d'une opération ou du produit.
Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels.
Pour installer la vis de mise à la terre, suivez les instructions ci-après. Pour connaître l'emplacement de la vis, reportez-vous au schéma ci-après.
Etape
Action
1
Installez la cheville dans le montage écrou-cheville de mise à la terre fixe fileté, qui se trouve sur le circuit imprimé du module d'E/S.
2
Emboîtez l'adaptateur de communication sur le module d'E/S. Suivez la même procédure que pour tous les autres produits Momentum. (Pour plus d'informations sur les adaptateurs de communication, reportez-vous au manuel Embase d'E/S Modicon Momentum Guide de l'utilisateur (870 USE 002).
3
Insérez la vis de mise à la terre à travers la partie supérieure de l'adaptateur de communication.

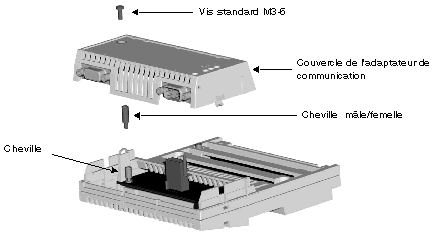

Installation de la vis de mise à la terre :
Compatibilité amont
Les modules d'E/S ci-dessus peuvent également être utilisés avec n'importe quel adaptateur ou processeur de communication Momentum ne comprenant pas la vis de mise à la terre.
